普赛斯电流传感器测试解决方案
普赛斯CTMS霍尔传感器来料测试仪，可用于精准测量各种电流传感器（霍尔电流传感器、罗氏线圈、皮尔森线圈等）的静态与动态参数，单台大电流源电流可高达1000A。测试参数包括：直流参数如温度漂移、零点 误差、线性度等，和交流参数如响应时间、带宽、噪声频谱等。 CTMS电流传感器测试系统总体上包括：测试设备、上位机控制系统、测试夹具等。其中测试设备主要包括直流大电流源设备、阶跃脉冲电流源设备、宽频带大电流源设备、频谱仪、示波器、电流方向切换装置、环境温度模拟装置、传感器供电装置、数据采集装置等。 上位机控制系统主要包括对仪器的控制、数据自动采集、自动保存、数据的生成等功能模块以及测试界面的设计。详询

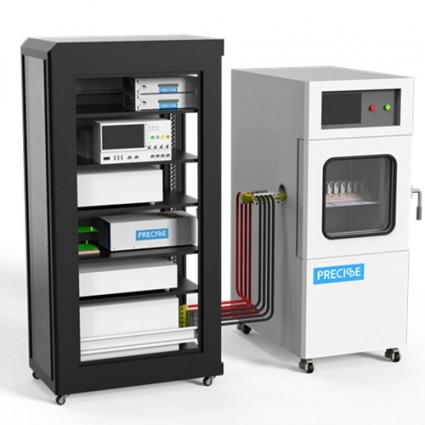

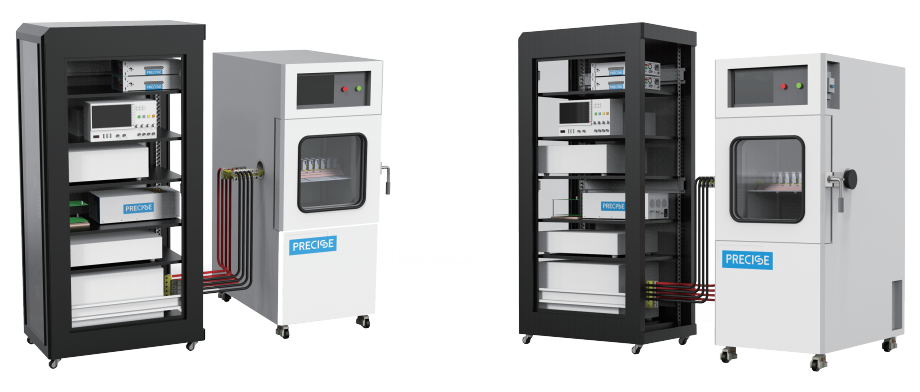

图： 普赛斯CTMS电流传感器测试系统
零点、灵敏度、线性度测试
在标准供电以及环境温度条件下，参照电流传感器的量程，按照10%步进为一个测试点（或者根据客户指定电流步进）测量传感器输出信号。
响应时间测试
在标准供电以及环境温度条件下，电流传感器在额定原边电流值时的输出响应时间。对于闭环霍尔电流传感器，响应时间一般为μs级别。因此，这就要求用于测试的原边电流输出源，能够具有快速电流输出能 力。此外，搭建电路时一定要将用于测试原边电流信号 与电流传感器输出信号的探头均接入示波器，保证同布采集信号。
温度漂移测试
温度下的输出信号特征曲线。 在标准供电条件下，测试电流传感器在不同环境温度下的输出信特征曲线。
频率带宽测试
在标准供电以及环境温度条件下，测试电流传感 器在不同频率带宽正弦波的电流传感器输出信号响应特征曲线。

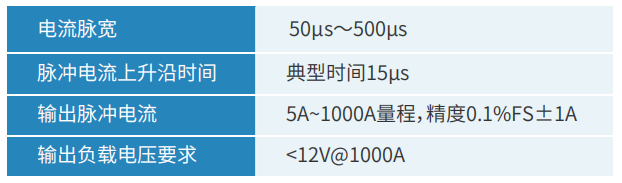

大电流脉冲电源HCPL100
普赛斯大电流脉冲电源HCPL100是武汉普赛斯打造的大电流、高精度、宽测量范围的专用测试电源，具有输出电流大（1000A）、脉冲边沿陡（15μS）、支持输出极性切换等特点。

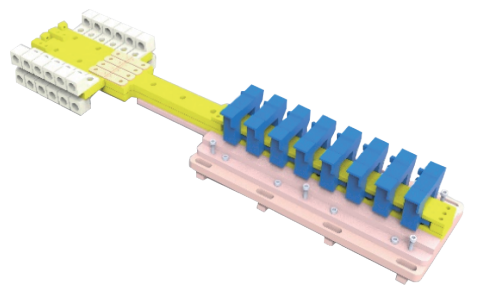

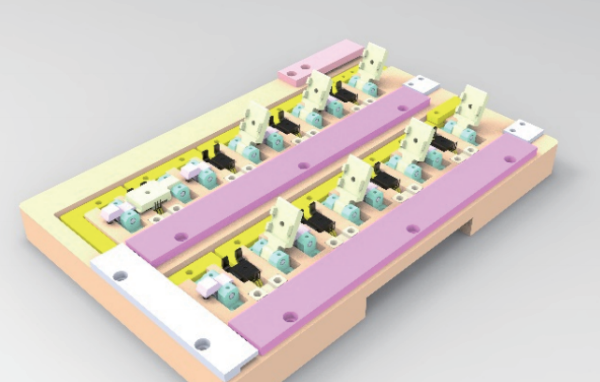

夹具
针对不同的封装形式，设计了不同的固定夹具，可满足常规封装的测试，如QFN、SOIC、SOICW、PFF、 PSF及穿芯式。
如需获取详细系统搭建方案及测试线路连接指南，欢迎来电咨询！
