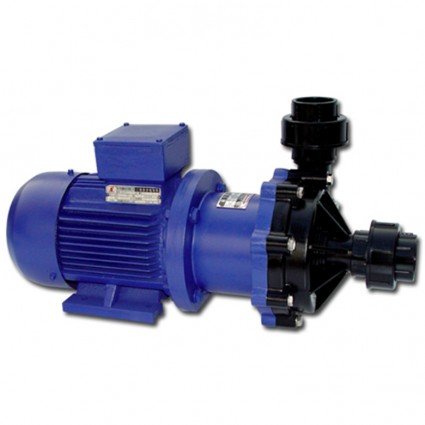

CQF工程塑料磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转动时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的产品，因此完全阻断了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我公司生产的CQF系列磁力泵吸收了高技术水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完善。
用途
CQF系列工程塑料磁力泵的过流部件采用工程塑料增强聚丙稀（PP）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的##选择。
适用温度：-20℃～100℃。
防漏设计
以静密封取代动密封，利用磁力耦合间接驱动，消除了滴漏的烦恼，不污染使用场地。是化工流程中阻断跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。
操作原理
磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套全封闭，从而解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
优点
同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点。
1．泵轴由动密封变成封闭式静密封，避免了介质泄漏。
2．无需独立润滑和冷却水，降低了能耗。
3．由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。
4．过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。
| 型号 | 口径 |
流量Q (L/min) |
扬程H (m) |
电机功率 (Kw) |
转速n (r/min) |
电压 (V) |
|
|
进口 (mm) |
出口 (mm) |
||||||
| 8CQ-2F | 8 | 6 | 15 | 2 | 0.010 | 2800 | 220 |
| 10CQ-3F | 10 | 10 | 19 | 3 | 0.010 | 2800 | 220 |
| 14CQ-5F | 14 | 12 | 20 | 5 | 0.12 | 2800 | 220/380 |
| 16CQ-8F | 16 | 16 | 30 | 8 | 0.12 | 2800 | 220/380 |
| 20CQ-12F | 20 | 20 | 50 | 12 | 0.37 | 2800 | 220/380 |
| 32CQ-15F | 32 | 25 | 110 | 15 | 1.1 | 2800 | 380 |
| 32CQ-25F | 32 | 25 | 90 | 25 | 1.1 | 2800 | 380 |
| 40CQ-20F | 40 | 32 | 180 | 20 | 1.5 | 2800 | 380 |
| 50CQ-25F | 50 | 40 | 240 | 25 | 4 | 2800 | 380 |
| 50CQ-32F | 50 | 40 | 220 | 32 | 4 | 2800 | 380 |
| 65CQ-35F | 65 | 50 | 450 | 35 | 5.5 | 2800 | 380 |
| 80CQ-20F | 80 | 65 | 840 | 20 | 7.5 | 2800 | 380 |
| 80CQ-32F | 80 | 65 | 840 | 32 | 11 | 2800 | 380 |
|
注：0.37KW以上均可配防爆电机。 系统工作压力不大于0.6MPa，粘度不大于30×10﹣6m²/s，不含铁质和硬固体颗粒液体的输送。 |
|||||||
