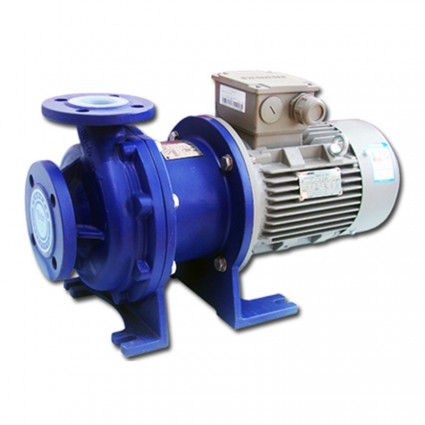

IMC系列可连续空载衬氟磁力泵是上海佰诺泵阀研发出的磁力泵无液空载技术，该泵采用迄今同行业的新型技术，并一举取得试验成功，实现了磁力泵全天候缺液空载运行“无温升”“零泄漏”！传统磁力驱动泵因缺液空载运行产生磁涡流热烧坏泵的滑动轴承副及磁钢，导致内转子与隔离套产生刮擦，使泵损坏、介质泄漏，如与周边设施和环境产生连锁反应，将可能造成更大的损失甚至酿成安全事故。
佰诺无液空载磁力泵采用耐腐蚀滚动式陶瓷轴承，隔离套采用非金属进口材料，配上佰诺独特的自通风冷却设计，将空载磁力泵产生的热量降至较低，使磁力泵长时间运行能真正意义上达到“零温升”的效果。
产品特点
1、泵体内衬、叶轮内转子，隔离套均采用纯净的F46材料一次性模压而成，无杂质析出，非常适用于输送高纯度、高腐蚀性的化学液体；
2、泵体外壳采用球墨铸铁，泵体按标准法兰设计，机械强度非常好，并且能承受重型管道负荷；
3、过流部件内衬F46材料，具有六道光滑顺畅，水力性能优越，水力摩擦损失小、效率高等特点；
4、泵轴、轴承套、动静环均采用无压烧结碳化硅，具有高硬度、高耐磨、高耐腐蚀性等特征；
5、轴承套内孔独特的螺旋槽设计，使滑动轴承副润滑更方便，更容易带走泵运转时摩擦产生的热量；
6、隔离套外面增设了采用进口材料PPS特制而成的补强罩，使泵组可以承受较高的系统压力，并且可以消除采用金属套因磁涡流而产生的热量；
7、内外磁选用钕铁硼材料，磁钢表面高达3600高斯，可顺利把原动机的扭矩传递给叶轮，并且在大流量工况下也不会打滑，也可防止叶轮内转子与后止推环接触，从而防止因摩擦发热而融化氟塑料部件，确保磁力泵在强腐蚀性的场合能正常运行；
8、整个泵组采用后拉式结构，一个人便可进行内部检修和零件更换，且不需要拆卸管道。
技术参数
流量：1.8-100m3/h；
扬程：8-50m；
转速：2900r/min；
功率：0.12-45kw；
口径：12-125mm；
适用温度：-20-100℃。
|
泵型号
|
流量Q
m3/h |
扬程H
m |
转速n
r/min |
效率η
|
电机功率 kW
|
||
|
介质密度(g/cm3)
|
|||||||
|
1
|
1.35
|
1.84
|
|||||
|
IMC16-16-85F
|
1.8
|
8
|
2900
|
39
|
0.12
|
0.18
|
0.25
|
|
IMC20-20-110F
|
2.5
|
12
|
2900
|
29
|
0.37
|
0.55
|
0.75
|
|
IMC25-20-100F
|
2.5
|
10.5
|
2900
|
29
|
0.37
|
0.55
|
0.75
|
|
IMC32-20-110F
|
5.5
|
13
|
2900
|
35
|
0.75
|
1.1
|
1.5
|
|
IMC32-25-125FT
|
4
|
20
|
2900
|
30
|
1.1
|
1.5
|
2.2
|
|
IMC32-25-160FT
|
4
|
32
|
2900
|
26
|
2.2
|
3
|
4
|
|
IMC32-25-200FT
|
4
|
50
|
2900
|
20
|
3
|
4
|
5.5
|
|
IMC40-25-120FT
|
6.3
|
15
|
2900
|
42
|
0.75
|
1.1
|
1.5
|
|
IMC40-25-125FT
|
6.3
|
17.5
|
2900
|
36
|
1.1
|
1.5
|
2.2
|
|
IMC40-25-160FT
|
6.3
|
32
|
2900
|
23
|
3
|
4
|
5.5
|
|
IMC40-25-200FT
|
6.3
|
50
|
2900
|
28
|
4
|
5.5
|
7.5
|
|
IMC40-32-115FT
|
6.3
|
15
|
2900
|
42
|
0.75
|
1.1
|
1.5
|
|
IMC40-32-145FT
|
6.3
|
25
|
2900
|
42
|
1.5
|
2.2
|
3
|
|
IMC40-40-100F
|
6.3
|
11
|
2900
|
34
|
0.75
|
1.1
|
1.5
|
|
IMC40-40-125FT
|
6.3
|
17.5
|
2900
|
36
|
1.1
|
1.5
|
2.2
|
|
IMC50-32-125F
|
12.5
|
20
|
2900
|
57
|
1.5
|
2.2
|
3
|
|
IMC50-32-125FT
|
12.5
|
20
|
2900
|
56
|
1.5
|
2.2
|
3
|
|
IMC50-32-160FT
|
12.5
|
32
|
2900
|
44
|
3
|
4
|
5.5
|
|
IMC50-32-200FT
|
12.5
|
50
|
2900
|
35
|
7.5
|
11
|
11.5
|
|
IMC50-40-125FT
|
12.5
|
20
|
2900
|
56
|
1.5
|
2.2
|
3
|
|
IMC50-40-160FT
|
12.5
|
32
|
2900
|
44
|
3
|
4
|
5.5
|
|
IMC65-40-200FT
|
25
|
50
|
2900
|
48
|
11
|
15
|
18.5
|
|
IMC65-50-125FT
|
25
|
20
|
2900
|
55
|
4
|
5.5
|
7.5
|
|
IMC65-50-150FT
|
20
|
25
|
2900
|
52
|
4
|
5.5
|
7.5
|
|
IMC65-50-160FT
|
25
|
32
|
2900
|
55
|
5.5
|
7.5
|
11
|
|
IMC80-50-200FT
|
50
|
50
|
2900
|
58
|
15
|
18.5
|
30
|
|
IMC80-65-125FT
|
50
|
20
|
2900
|
65
|
7.5
|
11
|
11
|
|
IMC80-65-160FT
|
50
|
32
|
2900
|
62
|
11
|
15
|
18.5
|
|
IMC100-65-200FT
|
100
|
50
|
2900
|
59
|
30
|
37
|
45
|
|
IMC100-65-250FT
|
100
|
80
|
2900
|
53
|
45
|
55
|
75
|
|
IMC100-80-125FT
|
100
|
20
|
2900
|
69
|
11
|
15
|
18.5
|
|
IMC100-80-160FT
|
100
|
32
|
2900
|
65
|
18.5
|
22
|
30
|
|
IMC125-100-125FT
|
160
|
20
|
2900
|
65
|
18.5
|
22
|
30
|
|
IMC125-100-160FT
|
160
|
32
|
2900
|
68
|
30
|
37
|
45
|
| 注:可按客户要求定制非标准磁力泵。 | |||||||
