变压器油色谱实时分析【空气装置】

变压器油色谱在线免维护空气源

概述

长期以来变压器油色谱在线监测载气单元采用瓶装气体，由于瓶装气体容量有限检测时间久了或者检测频率过高，会导致载气瓶更频繁换，所以只有设定每天检测一次或两天检测一次，这样的间隔检测不能实时发现变压器急性故障，只能检测那些缓慢潜伏性故障，从某种角度说不能为称在线监测。当选用<变压器油色谱在线免维护空气源>就能24小时连续产出高纯度载气，就可以1小时一次连续检测，真正实现变压器油色谱实时分析，监视电力变压器的运行情况及时发现变压器内部急性和潜伏性故障。我公司本产品变压器油色谱在线免维护空气源获得国专利。

仪器特点：

1、避免气体生产厂家充入瓶装气体批次不同会出现基数差异，带来换瓶前与换瓶后检测到的数据异常所带来的误判断。

2、气量不受限24小时连续产出高纯度载气，变压器油色谱在线监测装置实现1小时一次连续检测，监视电力变压器的运行情况。

 3、实现免维护24小时连续工作，运行3-5年无耗材。

 4、体积小可放在变压器油色谱在线监测装置机箱内，不占用现场更多的空间。

5、内置无油空气压缩机、储气罐、油水分离器、气体净化器、冷却器、精密气体过滤器。

 6、储气罐、气路均采用优质不锈钢管及铁氟龙管连接，避免储罐铁锈污染气体。

 7、自动卸压装置，无压力起动，电机更耐用。

 8、电机意外过热，自动关机保护，冷却后自动复位。

2、主要技术参数

1.满足变压器油中溶解气体氢气、甲烷、乙烯、乙烷、乙炔、一氧化碳、二氧化碳七种组分检测。

2.空气纯度：有机气体（含甲烷）小于0.5ppmv、二氧化碳气体小于1ppmv。

3.输出压力：≧0.4MPa

4.颗粒物含量小于0.01um。

5.含水量露点： 小于 -50 ℃。

6.工作条件：电源电压：AC220V±10%，50Hz±5% .可定制AC110V、 DC12V、 DC36V

7.工作噪声：＜55分贝

8.输出流量：

型号卧式	尺寸mm	型号 立式	尺寸mm	流量
SK-50	宽270×高192×深230	SKL-50	宽138×高260×深320	50mL/min

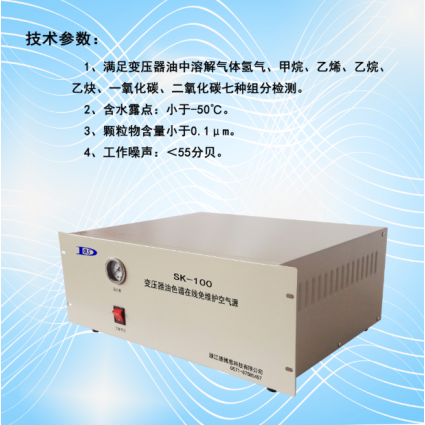

SK-100	宽483×高178×深348	SKL-100	宽138×高680×深345	100mL/min

3. 外观：

1. 立式和卧式两类(见下图），或定制。

机箱材质有钢板喷塑、覆铝锌板（电力机柜常用）、浅灰色
