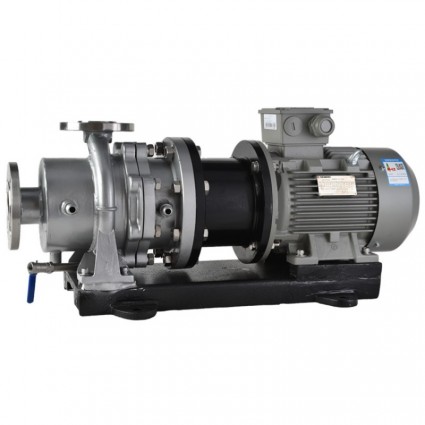

IMC-B系列夹套保温磁力泵无泄漏耐腐蚀化工泵不锈钢离心泵

夹套保温磁力泵是上海佰诺泵阀有限公司在普通磁力泵的基础上，吸取高温保温泵的优点，重新设计制造的一种新型磁力泵，它广泛应用于石油、化工、制药、电镀、环保等行业，可输送温度350℃以内的易燃、易爆、剧毒、贵重等液体。

夹套保温磁力泵磁材采用强磁耐高温材料，确保足够的磁传力矩；隔离套设计成不等截面结构，较等截面筒型隔离套的涡流损失减少1/2；采用独特设计的新型保温箱结构，保证了介质在输送过程中不会冷凝，同时温度过高时，保温箱中的可通入冷却水，带走过多的热量，可以有效的保证电机和磁钢的正常运转；采用流体动力润滑轴承，比原有磁力泵的同心圆式轴承运转可靠，寿命较长；采用新型的保温结构，确保介质在运转过程中不会结晶；可以根据用户要求配备断流自动停车装置，以避免泵的干运转。

由于夹套保温磁力泵采用了以上的技术,使该泵在输送高温介质时具有较高的可靠性和较长的使用寿命。

型号意义

IMC50-32-160PB-B

IMC——磁力驱动泵

50——吸入口直径（mm）

32——排出口直径（mm）

160——叶轮名义直径（mm）

P——不锈钢

B——**个代表防爆型，第二个代表夹套保温型

技术参数

流量：1.8-850m3/h；

扬程：8-125m；

功率：0.12-200kw；

口径：12-300mm；

适用温度：-20-350℃

型 号	流量Q (m3/h)	扬程H (m)	转速n (r/min)	效率η (%)	电机型号	电机功率 (Kw)
IMC32-20-125	3.2	20	2900	16	YB90S-2	1.5
IMC32-20-160	3.2	32	2900	18	YB90L-2	2.2
IMC40-25-105	6.3	12.5	2900	20	YB90S-2	1.5
IMC40-25-125	6.3	20	2900	24	YB90L-2	2.2
IMC40-25-160	6.3	32	2900	26	YB100L-2	3
IMC40-25-200	6.3	50	2900	25	YB132S1-2	5.5
IMC40-25-250	6.3	80	2900	20	YB160M1-2	11
IMC50-32-125	12.5	20	2900	34	YB100L-2	3
IMC50-32-160	12.5	32	2900	39	YB112M-2	4
IMC50-32-200	12.5	50	2900	31	YB132S2-2	7.5
IMC50-32-250	12.5	80	2900	25	YB160M2-2	15
IMC65-50-125	25	20	2900	45	YB112M-2	4
IMC65-50-160	25	32	2900	45	YB132S2-2	7.5
IMC65-40-200	25	50	2900	35	YB160M2-2	15
IMC65-40-250	25	80	2900	37	YB160L-2	18.5
IMC65-40-315	25	125	2900	27	YB200L2-2	37
IMC80-65-125	50	20	2900	55	YB132S2-2	7.5
IMC80-65-160	50	32	2900	55	YB160M1-2	11
IMC80-50-200	50	50	2900	50	YB160L-2	18.5
IMC80-50-250	50	80	2900	45	YB200L1-2	30
IMC80-50-315	50	125	2900	40	YB250M-2	55
IMC100-80-125	100	20	2900	61	YB160M1-2	11
IMC100-80-160	100	32	2900	61	YB160L-2	18.5
IMC100-65-200	100	50	2900	60	YB200L1-2	30
IMC100-65-250	100	80	2900	56	YB250M-2	55
IMC100-65-315	100	125	2900	50	YB280M-2	90
注：0.75KW以上均可配防爆电机，过流部件材质分别有304、304L316、316L，可按客户要求定制非标准磁力泵。
