南京金倍得科技发展有限公司优惠供应ABB变频器、ABB接触器、ABB断路器、ABB继电器。
ACS800系列变频器，新一代全数字高端交流变频器，全面替代原ACS600系列，能达到控制交流电机的wan mei极限。采用卓越的直接转矩控制(DTC)技术，它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩。
ACS800标准变频器功率范围：0.55 kW 至 2800 kW，电压范围：208 V 至 690 V，系列产品包括：单传动和多传动，单传动包括：ACS800-01壁挂式，ACS800-02落地式，ACS800-04模块，ACS800-07 柜体式和ACS800-17 再生式。
主要技术特点
电源断电时的运行
—ACS800将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800将继续运行。
零速满转矩
—由ACS800带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。而矢量控制变频器只能在接近零速时实现满力矩输出。
起动转矩—DTC提供的精确的转矩控制使得ACS800能够提供可控且平稳的大起动转矩。大起动转矩能达到200%的电机额定转矩。
自动起动
—ACS800的自动起动特性超过一般变频器的飞升起动和积分起动的性能。因为ACS800能在几毫秒内测出电机的状态，任何的条件下在0.48s内迅速起动。而矢量控制变频器则需大于是2.2s。
磁通优化
—在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音。得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。
磁通制动
—ACS800能通过提高电机的磁场来提供足够快的减速。ACS800持续监视电机的状态，在磁通制动时也不停止监视。磁通制动也能用于停止电机和从一个转速变换到另一个转速。而其他品牌的变频器所使用的直流制动是不可能实现此功能的。
精确速度控制
—ACS800的动态转速误差在开环应用时为0.3%s，在闭环应用时为0.1%s。而矢量控制变频器在开环时大于0.8%s，闭环时为0.3%s。ACS800变频器的静态精度为0.01%。
精确转矩控制
—动态转矩阶跃响应时间，在开环应用时能达到1~5ms，而矢量控制变频器在闭环时需10~20ms，开环时为100~200ms。
危险速度段设置
—可使电机避免在某一速度或某一速度范围上运行的功能，例如避开机械共振点（带）。ACS800可以设置5个不同的速度点和速度范围，电机通过危险速度范围时按照加速或减速积分曲线加速或减速。
型号：
ABB V14436-1072510/303/416 TGM5、
ABB大车变频器ASC880-01-105A-3+N5050+D150+K454+P944不含电机、
ABB继电器VB7-30-01标准型号：VB7-30-01*220-240V 40-450Hz、

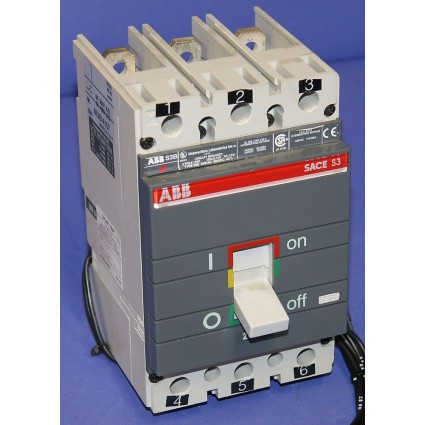

ABB断路器160A标准型号：XT1N160 TMD160-1600 FF 3P、
ABB接触器标准型号：A185-30-11*220-230V 50Hz/230-240V 60Hz、
ABB变频器控制盘ACS5 7.5KW标准型号：ACS-CP-D、
ABB大车变频器ASC880-01-061A-3+N5050+K454+P944、
ABB变频器ASC880-01-087A-3+N5050+D150+K454+FEN-31+P944、
ABB变频器ASC880-01-145A-3+N5050+D150+K454+FEN-31+P944、
ABB变频器ASC880-01-032A-3+N5050+K454+P944、
ABB变频器ACS550-01-08A8-4、
ABB变频器ACS880-01-169A-3+D150/ACS880-01-169A-3+D150+N5050+N8015、
ABB变频器ACS880-01-087A-3/ACS880-01-087A-3+N5050+N8015、
ABB小车变频器ACS880-01-025A-3+N5050+K454+P944、
ABB大车变频器ACS880-01-072A-3+N5050+D150+K454+P944、
ABB开闭提升变频器ACS880-01-206A-3+N5050+D150+K454+FEN-31+P944、
ABB接触器AX40-30-10、
ABB接触器AX09-30-10、
ABB接触器AF460-30-11 AC220V、
ABB行车接触器AF750-30-11 AC220V、
ABB低压断路器S262UC C3停产，替代S202M-C3DC、
ABB低压断路器S261-C3--替代S201-C3、
ABB低压断路器S263-C1--替代S203-C1、
ABB智能断路器E1N1600T LSI WHR-HR NST 3P In1600A /Icu=66KA/（含电源）、
ABB智能断路器E4N4000T LSI WHR-HR NST/3P In4000A/分断66KA/（含电源）、
ABB塑壳断路器：XT1H160 TMD160/1600 FFC 3P、
ABB塑壳断路器：XT1H160 TMD100/1000 FFC 3P、
ACS800-01/-02/-04/-07/-17技术参数
主电源连接
三相电源电压:
U2IN = 208…240 V ± 10%
U3IN = 380…415 V ± 10%
U5IN = 380…500 V ± 10%
U7IN = 525…690 V ± 10%
频率:
48...63 Hz
功率因数:
功率因数 (ACS800-17):
cosϕ1 = 0.98 (基波)
cosϕ = 0.93...0.95 (总体)
cosϕ1 = 1 (基波)
cosϕ = 0.99 (总体)
效率
额定功率时:
ACS800-0x 98%
ACS800-17 97%
电机连接
三相输出电压:
0...U2IN/U3IN/U5IN//U7IN
频率控制:
0...±300 Hz
0...±120 Hz（带du/dt滤波器时）
弱磁点:
8...300 Hz
电机控制软件:
ABB直接转矩控制(DTC)
转矩控制:
转矩阶跃上升时间：
开环
闭环
<5ms (在额定转矩下)
<5ms (在额定转矩下)
非线性：
开环
闭环
±4% (在额定转矩下)
±1% (在额定转矩下)
速度控制：
静态精度：
开环
闭环
10% (电机滑差)
0.01% (额定速度)
动态精度：
开环
闭环
0.3…0.4%s (100%转矩阶跃)
0.1…0.2%s (100%转矩阶跃)
输入/输出口
六组模拟输入
信号类型：0～20mA（4～20mA）两组，Rin=100Ω
0～10V（2～10V）一组，Rin>210KΩ
四组模拟输出
信号类型：0～20mA（4～20mA）
大负载阻抗：≤700Ω
八路数字输入
可编程数字输入：24VDC ，-15%至+20%
数字输入的内部电源（+24VDC）：短路保护，分组隔离
三路可编程继电器输出
输出接点容量：8A，24VDC或250VAC 0.4A,120VDC
大持续电流: 2A，有效值
保护功能
电机热保护
电机堵转保护
欠载保护
电机缺相保护
接地保护
通讯故障保护
速度监察
电机监察
电机转矩监察
电机温度监察
直流过压/欠压保护
整流桥短路
电网缺相
过流
逆变器短路
环境限制
环境温度:
运输:
-40...+70°C
储存:
-40...+70°C
运行:
-15...+50°C, 无结霜
40...50°C 电流降容使用(1%/1°C)
(ACS800-17)运行:
0...+50°C
40...50°C 电流降容使用(1.5%/1°C)
相对湿度:
5 --- 95%, 无结霜
冷却方式:
干净空气
海拔:
0...1000 m不降容
1000...4000 m 降容使用
1000...2000 m 降容使用 (690 V)
