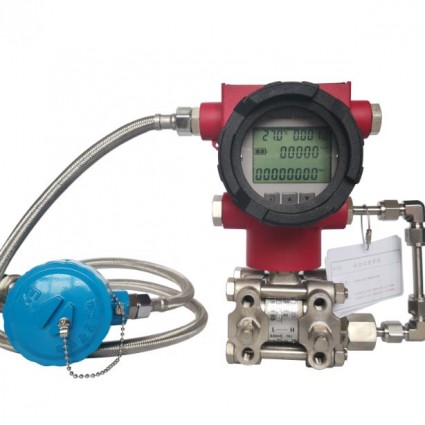

智能多参量变送器-电池供电差压变送器-多参量孔板流量计

  • 二维码
  • 手机
    查看
单   价:
¥ 2800.00
起订量:
≥1 (现有库存9999套 72小时内发货
最后更新时间:2024-11-03
人气值 41
品牌:
诺莎
输出信号:
4-20mA、485modbus-rtu
工作电压:
内置电池、外接24V
测量介质:
气体 蒸汽 液体
售后服务:由山东诺莎自动化仪表有限公司从山东发货,并提供售后服务
  • 多参量孔板流量计是将标准孔板与多参量智能变送器配套构成的高量程比多参量差压流量计设备,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的进程控制和测量。
    智能多参量变送器 电池供电无线远传差压变送器 多参量孔板流量计的优势:
    1.测量精度高,高可达0.5级
    由于多参量多孔孔板流量计流量传感器具有多孔对称结构特点,能对流场进行多孔孔板整流,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比传统节流装置提升了5~10倍。
    2.量程比宽
    多参量孔板流量计正常情况下量程比为10:1,特殊应用可定制15-20:1.多参量孔板流量计的β值范围为0.25~0.90。
    3.可电池供电现场显示无须外接电源
    这种设计主要是针对很多地方不能提供电源,而又需要有仪表计量的现场,譬如油田、石油石化这种情况就比较多。如果不能解决微功耗,差压流量计就无法应用在这种现场。考虑到这些复杂的现场环境,DMP9051设计之初就立足微功耗,将流量、温度、压力的采集计算,通过使用一个内置锂电池来完成。(一个内置锂电池可以工作2-3年)目前除了山东诺莎自动化仪表有限公司以外,国内外还没有能达到此类设计性能的变送器。
    4.自带温度压力传感器,气体、蒸汽自动温度压力补偿
    多参量孔板流量计对气体能够自动进行温度压力补偿气态方程计算,换算到标方;蒸汽会根据饱和蒸汽或者过热蒸汽,自动查表运算,转换成质量流量。传统的变送器,不具备这些功能,要同时安装温度变送器,压力变送器,差压变送器,二次仪表或者计算机系统才能实现。同时需要进行大量的布线工作,还有设置工作。造成了仪表的使用麻烦、工作量大,操作困难等。多参量变送器不需要接线、设置等。非常简单的操作,大大提高了现场易用性.
    5.可显示多项参数,可选择输出多种信号
    气体可显示温度、压力、工况流量、标况流量等参数·蒸汽可显示温度、压力、密度、质量流量等参数,可输出脉冲、电流(4-20mA)、485(modbus-rtu)信号,采用国际标准开放的485通讯协议,modbus-rtu模式,可以和一些PLC、装有组态软件的上位机无缝通讯。简化了远传通讯的使用难度。
    6.适用范围广
    多参量孔板流量计测量范围极广,可测量各种气体、液体、蒸汽;流体条件可以从深低温到超临界状态,过程温度高达850℃,大工作压力可达42MPa。
    7.耐脏污不易堵
    多参量孔板流量计多孔对称的设计,减少了涡流的形成和素流的摩擦,降低流场死区,保证脏污介质顺利通过函数孔,因此多参量孔板流量计可用于测量各种脏污介质,如焦炉煤气、高炉煤气、渣油、回炼油、水煤浆等等。
    8.压力损失低
    在产生同样差压值情况下,压力损失约为传统节流装置的1/3,节省了相当大的运行成本,是一种节能型智能差压流量计。
    智能多参量变送器 电池供电无线远传差压变送器 多参量孔板流量计适用范围
    1.公称直径:15mm≤DN≤1200mm
    2.公称压力:PN≤40MPa
    3.工作温度:-50℃≤t≤550℃
    4.量程比:1:10,1:15
    5.精度:0.5级,1级
    一、概述
    智能多参量变送器 电池供电无线远传差压变送器 多参量孔板流量计称为差压式流量计,是由孔板(节流装置)和二次设备(多参量智能变送器)构成广泛应用于气体.蒸汽和液体的流量测量.具有结构简略,修补便当,功用安稳,运用牢靠等特征.
    多参量孔板流量计设备是标准节约件可不需标定直接依照国家标准出产,1.国家标准GB2624-81<流量测量节约设备的计划设备和运用>;2.世界标准ISO5167<世界标准组织规矩的各种节约设备>3.化工部标准GJ516-87-HK06
    二、工作原理
    布满管道的流体流经管道内的节约设备,在节约件附近构成有些缩短,流速增加,在其上、下两边发生静压力差。
    在已知有关参数的条件下,依据活动连续性原理和伯努利方程可以推导出差压与流量之间的联络而求得流量。其根柢公式如下:
    c-流出系数 无量纲
    d-工作条件下节约件的节约孔或喉部直径
    D-工作条件下上游管道内径
    qm-质量流量 Kg/s
    qv-体积流量 m3/s
    -直径比d/D无量纲
    流体的密度Kg/m3
    可胀大性系数 无量纲
    商品结构
    节流设备构成
    节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、两层孔板、偏疼孔板、圆缺孔板、锥形进口孔板等
    取压设备:环室、取压法兰、夹持环、导压管等测量管的设备要求:对直管段的要求通常是是前10D后5D,因此在选购多参量孔板流量计时一定要依据流量计的现场工矿情况来选择适合现场工矿的流量计。
    智能多参量变送器 电池供电无线远传差压变送器 多参量孔板流量计适用范围
    1.公称直径:15mm≤DN≤1200mm
    2.公称压力:PN≤10MPa
    3.工作温度:-50℃≤t≤550℃
    4.量程比:1:10,1:15
    5.精度:0.5级,1级
    智能多参量孔板流量计结构
    节流设备构成
    节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、两层孔板、偏疼孔板、圆缺孔板、锥形进口孔板等取压设备:环室、取压法兰、夹持环、导压管等联接法兰(国家标准、各种标准及其它计划有些的法兰) 、紧固件。测量管
    选择多参量孔板流量计所需求的参数:
    1、管道的口径(管径*壁厚)
    2、测量的介质
    3、被测介质的工作温度
    4、被测介质的工作压力(大压力、小压力、正常压力)
    5、被测介质的工作流量(大流量、小流量、正常流量)
    6、被测介质的粘度
    智能多参量变送器 电池供电无线远传差压变送器 多参量孔板流量计的调试:
    1、接上信号线、电源线
    2、翻开进口、出口阀门,进出口阀门开度要一起
    3、翻开不锈钢三阀组平衡阀,缓慢翻开孔板高低压端的阀门,待流体通过流量计后封闭不锈钢三阀组平衡阀即可。
  • 山东诺莎自动化仪表(原上海诺莎机电、上海肯都自动化仪表)诺莎自动化仪表经过二十年的磨砺,成为品质的多参量变送器(多参数变送器)及差压流量计的生产企业.秉承源于的态度,不断得到业内同行的认可,产品经历三代换代,已实际应用于石油、化工、电力、冶金、纺织、环保等行业,部分产品远销国外,产品已经获得专利。企业方针:专注于化生产、致力于为用户提供物美价廉差压类高端流量产品。

    研发生产的DMP9051多参量变送器、DMP9052多参量两相流变送器(天然气水两相流、蒸汽水两相流、油水两相流)、DMP9052正反向双向计量变送器的厂家。,这种变送器可实现微功耗(可内置锂电池自供电1-2)、宽的量程比(1:400)、以及微差压(10Pa-6000Pa),可以替代传统差压变送器、压力变送器、温度变送器、积算仪的组合。并可对气体、蒸汽等介质进行自动温度压力补偿计算、实现了现场直接显示标况流量、质量流量的功能。DMP9051多参量变送器可以外接24V供电、内置锂电池供电、外接24V内置锂电池(或充电电池)双供电、外接或内置太阳能供电(内置充电电池)等多种供电模式。 可提供电流(4-20mA)、脉冲、485modbus-rtu)、无线(modbu-rtu)等远传输出信号。可与节流装置(V锥、孔板、弯管、喷嘴、文丘里、阿牛巴、威力巴、毕托管、楔形、德尔塔巴、均速管)直接配套使用,组成一体化多参量差压流量计(一体化V锥流量计、一体化孔板流量计、一体化楔形流量计、一体化喷嘴流量计、一体化毕托管流量计等)。

    DMP9051多变量变送器的技术特点:

    适用于所有差压流量传感器

    可电池供电现场显示无须外接电源工作1-2

    全隔离输出抗干扰性设计,大程度屏蔽干扰

    可输出脉冲、电流(4-20mA)485(modbu-rtu)信号

    自带温度压力传感器

    气体、蒸汽自动温度压力补偿

    量程比1:60 1:100 1:200 1:400

    精度 0.05 0.1 0.2 0.5

    气体可显示温度、压力、工况流量、标况流量等参数

    蒸汽可显示温度、压力、密度、质量流量等参数

    可对流量传感器线性进行分段矫正

    微差压可以测量10Pa-6000Pa

    用户不需要做任何调试装上即可使用

    开放平台,可根据用户要求定制算法

    可靠性高,用户不需做任何维护

    传感器逐点补偿,温度稳定性高

    隔爆设计,隔爆等级ExdIICT4
