一.产品概述

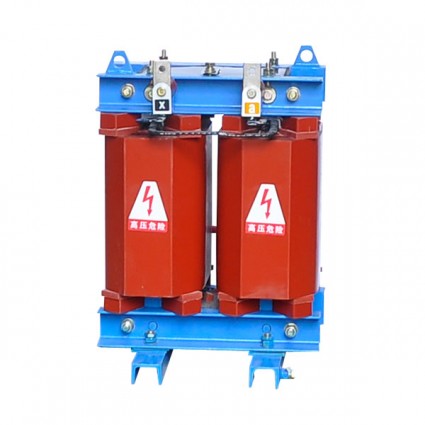

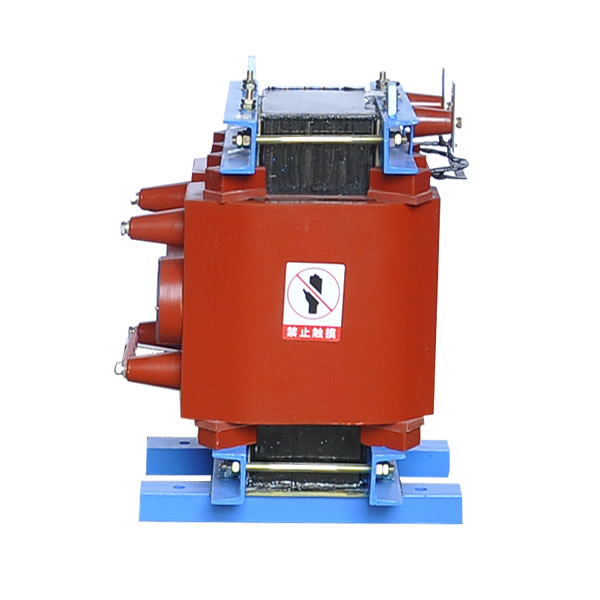

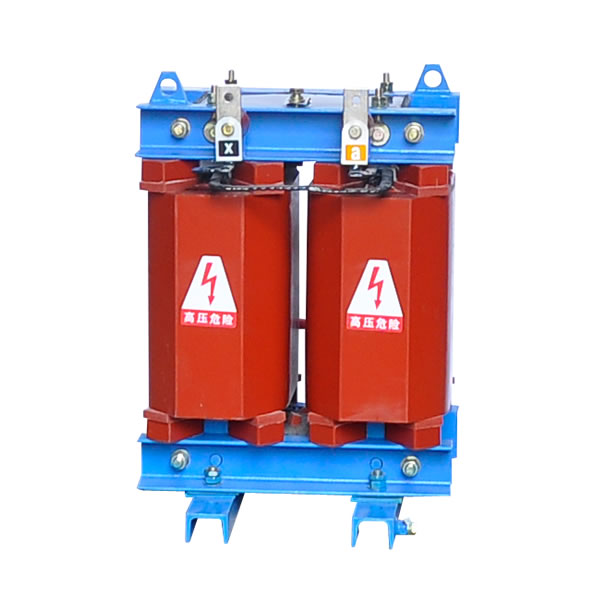

单相变压器DC10-15KVA系专为高压开关柜配套设计。采用了特殊结构，在满足标准各项性能参数指标前提下，对外形尺寸进行优化设计，完全满足高压侧开关柜、环网柜，中置柜的安装要求，是目前理想的配套变压器。
二.性能特点
1， 可直接深入负荷中心，阻燃、防暴、不污染环境、防火等级高。
2， 采用环氧树脂浇注，机械强度高，承受短路能力强，运行安全可靠。
3， 低损耗、节能效果显著，比同容量三相干式变压器降低损耗40%左右。
4， 噪音低，体积小，重量轻，占用空间少，安装简便，免维护。
5， 局部放电量接近于零，绝缘水平高。
6， 温升设计特别低，产品使用寿命长。
三.执行标准
IEC726干式电力变压器
GB 1094.1- 2013电力变压器
GB／Tl0228 -2015干式电力变压器技术参数和要求
GB 1094.11- 2013 干式变压器
四.结构特点
A、铁芯
铁芯是变压器的核心部分之一，铁芯制造工艺的好坏，直接影响变压器的损耗和噪音。我公司生产的铁芯具有显著的空载损耗低、空载电流低、噪音低的优势。
a．低噪声，我公司设计中铁芯参数选取低噪声的方案，磁密为15.5千高斯（按常规为16.5千高斯）。
b．进口的优质高导磁冷轧晶粒取向硅钢片，每片表面均有防腐绝缘涂层覆盖；
c．使用西安启源公司的全自动硅钢片纵剪线，采用计算机程序控制，剪切精度高，毛刺小，具有多头放料、自动叠码、自动柱状收料和步进叠功能，有效地减少了切片的振动次数，保证了硅钢片完好的晶粒取向结构；
d.铁芯的载面设计近似圆形，硅钢片采用45度全斜剪切，芯柱和轭铁接缝处采用本公司独有的五步进叠结构，通过这些措施，改善了铁芯的磁场分布，进一步降低了空载损耗和噪声水平；
e.铁芯的叠码和起立在铁芯翻转台上进行，运用我公司独有的叠装技术，并采用铁芯去角工艺，显著提高了铁芯的加工质量和生产效率，将产品的噪音水平降到低限度；
B、线圈
线圈是变压器的心脏，是干式变压器技术水平的主要体现载体，针对相关的指标我公司采取了相关的技术革新创新保证了指标的实现，体现了产品的优越性。
SC（B）10型高压线圈
采用铜导线和绝缘材料一起绕制，采用多段圆筒式结构，层间电压低，具有较强的承受电压能力。线圈经过预热干燥后在环氧树脂浇注设备中进行真空干燥除去绝缘中的水分和气体，环氧树脂和固化剂等化工材料经脱泡处理后通过精密计量按设定的比例压入静态混料器中，然后在真空状态下注入线圈中。浇注结束后，在烘炉中高温固化后制成固态线圈。在浇注过程中采用静态混料及薄膜脱泡专有技术，静态混料技术的应用保证了混合材料具有一致的黏度化学反应程度等理性性质。制成的线圈具有外表美观、绝缘性能好，局放小，抗短路性能强及难燃自熄的特性，且当工作温度发生剧烈变化时，线包表面不会龟裂。
低压线圈
采用德国MKM公司进口的高纯度圆边铜箔与绝缘材料紧密绕制，经过预热干燥后转入真空干燥，然后通过全电脑控制的树脂浇注罐。低压线圈在西安启源公司的低压箔式绕线机进行，该设备是西安启源公司的新产品，全自动控制，具有恒张力、去毛刺和自动纠偏等功能。制成线圈安匝平衡性好，抗短路过载能力强。
五、技术规范：
电压组合：10/0.22（KV）（或按用户要求）
分接范围：+/-5%或+/-2x2.5%（或按用户要求）
额定容量：3~250kVA（或按用户要求）
调压方式：无励磁调压（或按用户要求）
阻抗电压：4%（或按用户要求）
六、使用条件：
满足下列要求的使用条件为正常使用条件：电源电压的波形似于正弦波。
d.多相电源电压的对称性
多相变压器所连接的电源电压应近似对
设备监造、检验与性能验收试验
1、制造监制
1）设备生产期间，欢迎贵方派人到我公司负责设备制造监制。在10个工作日内我公司提供与设备有关的技术数据、产品结构图和部件图等资料。
2）设备检验均按相关标准规定，由我公司进行各项技术参数的检验和试验，并将测试结果记录在产品的“出厂检验报告”中。
3）主要部件及总体工程的检验都应在工厂内结束。供货方须提供必要的技术数据和图纸、检验、试验服告给买方。若买方需要，供货方应解释所有的试验事项，直至买方满意。
2、出厂性能验收试验
1）变压器完全组装后，按有关规定进行出厂试验。
2）我公司依据国家、部颁标准进行所有项目试验。出厂试验方式、要求及试验项目符全GB1094-85规定。
3）试验均在厂内完成具体出厂试验项目如下：
a）绕组直流电阻测定
b）电压比试验及电压矢量关系校订
c）阻抗电压（主分接）和负载损耗测量
d）空载损耗及空载电流测量
e）工频耐压试验
f）绕组绝缘电阻测定
g）局部放电量测量
h）外观检验
七.包装:木箱包装
