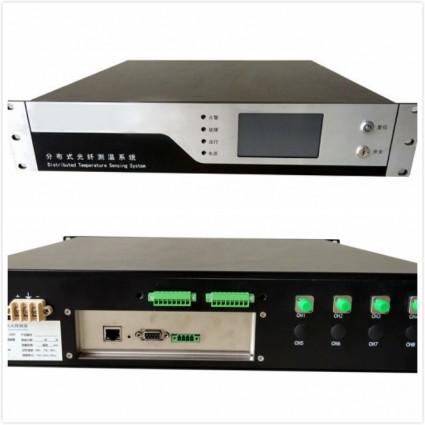

分布式光纤测温系统DTS-BLY-5S

分布式光纤测温系统DTS-BLY-5S

一：系统简介

分布式光纤测温系统DTS-BLY-5S是一款连续分布式光纤温度传感系统（Distributed Temperature Sensing System，DTS），它采用先进的OTDR技术和Raman散射光对温度敏感的特性，探测出沿着光纤不同位置的温度变化，实现真正分布式的测量。线型光纤差定温火灾探测器除了及时预警火灾隐患外，还能准确定位火灾发生位置。作为一种成熟的分布式测温手段，线型光纤差定温火灾探测器具有测量距离远、测量精度高、响应速度快、抗电磁干扰、适于燃爆等危险场所等优点，可广泛应用于高压电缆在线监测、电力载流量分析、交通隧道火情监测、油气储罐火情监测、输煤皮带火情监测、大坝渗漏监测等领域。

二：测量原理

分布式光纤测温系统DTS-BLY-5S的温度测量基于自发拉曼Raman散射效应。大功率窄脉宽激光脉冲LD入射到传感光纤后，激光与光纤分子相互作用，产生极其微弱的背向散射光，散射光有三个波长，分别是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes温度敏感，为信号光；stokes温度不敏感，为参考光。从传感光纤背向散射的信号光经再次经过分光模块WF，隔离Rayleigh散射光，透过温度敏感的anti-stokes信号光和温度不敏感的stokes参考光，并且由同一探测器（APD）接收，根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射OTDR技术，利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。
