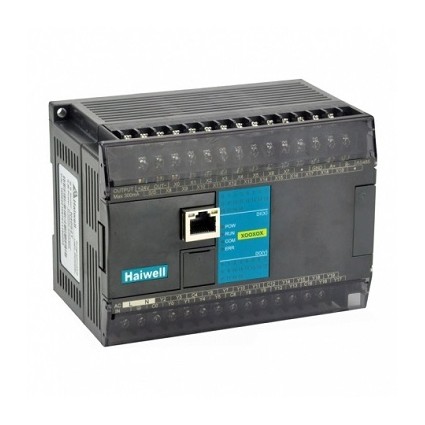

T32S2R-e
产品系列 T系列-标准型PLC主机
内置IO点数 16DI/16DO，继电器输出
程序容量 48K
指令处理速度 0.05μs/基本指令
通讯口 内置1*以太网口+1*RS232+1*RS485，串口可*大扩展至5个
通讯协议 支持 Modbus TCP、Haiwellbus TCP、Modbus RTU/ASCII、Haiwellbus高速协议、自由协议
网络制式
带以太网PLC主机除了包括同型号不带以太网接口主机的所有功能外，还支持以太网组网、编程、监控等。另外通过海为云平台，可对PLC远程编程、上下载、固件升级、诊断、监控及调试，让您轻松远程连接，随时侦测现场异常状况。
详细信息
规格参数
资料下载
带以太网型号 电源 DI DO 高速脉冲
输入 高速脉冲
输出 通讯口 扩展
模块 尺寸
T32S2R-e 220V AC 16 16 继电器 2 路A/B相
（4点）
200KHz / 以太网+RS232+
RS485, *多6个 7 131*95*82mm
产品端子图
海为科技
开关量输入（DI）规格
项目 开关量输入DI
输入信号 无电压接点或NPN/PNP
动作驱动 ON：3.5mA以上 OFF：1.5mA以下
输入阻抗 约4.3KΩ
输入*大电流 10mA
响应时间 默认6.4ms，可配置为0.8~51.2ms
隔离方式 每通道单独光电隔离
输入指示 LED灯亮表示ON，不亮表示OFF
电源输入 PLC主机内部供电：直流电源（SINK或SOURCE）5.3mA@24VDC
开关量输入接线图
海为科技
开关量输出（DO）规格
项目 继电器输出-R NPN或PNP 晶体管输出 -T/P
*大负载 电阻性负载 2A/1点，8A/4点共COM 0.5A/1点，2A/4点共COM
电感性负载 50VA 5W/24VDC
灯负载 100W 12W/24VDC
*小负载 10mA 2mA
电压规格 250VAC,30VDC以下 30VDC
驱动能力 *大触点容量：5A/250VAC MAX 1A 10秒
响应时间 Off-on 10ms，On-off 5ms Off→On 10μs，On→Off 120μs
开路漏电流 --- 0.1mA以下
隔离方式 机械隔离 每通道单独光电隔离
输出指示 LED灯亮表示ON，不亮表示OFF
电源输入 PLC主机内部供电 24VDC
开关量输出接线图
