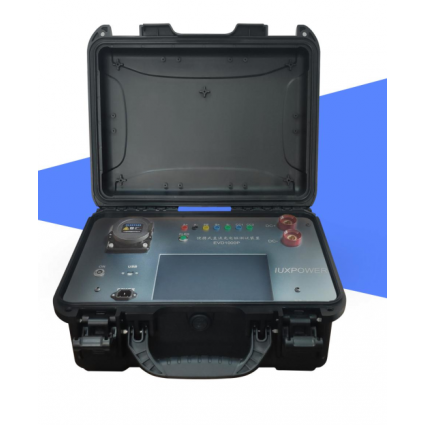

EVD1000P直流充电桩测试装置,可模拟汽车设备
EVD1000P符合国标GB.T27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》通信协议,并兼容国标GB.T27930-2011通信协议。适用于直流充电桩测试,10寸触摸屏操作界面方便且简单。产品带有上位机操作软件,实现对充电桩的多种测试和分析方式。适合研发调试,出厂测试和售后以及充电桩运营等人员使用。
产品面板端口:
*DC+ DC- PE A+ A- CC1 CC2 S+ S-
*POWER:220V电源接口
*ON:电源开关
*USB:USB接口
*FLED:辅助电源指示灯
产品特点:
*充电机CHM,CRM,CTS,CML,CRO,CCS,CST,CSD,CEM报文状态实时显示
*车辆端报文内容和报文周期全部可设置,可模拟汽车各种报文情况。
*上位机使用USB接口直接控制,与485和232相比免去了接线和转接头的麻烦。
*通讯过程中实时的报文输出并翻译,且具有实时保存功能。相当于拥有CAN盒子的功能,方便各类相关人员的直接使用和故障分析。
*各类报文的平均周期,发送次数,*大周期,*小周期统计。报文甘特波形图输出,对充电桩的故障分析更直观和全面。
*对充电桩的通信一致性测试,并具有输出分析报告的功能。
*带有电池电压模拟,可模拟电池正接,反接,不接测试。
*多档位的R4电阻设置,可测试临界拔枪状态,完全拔枪状态。
*多档位DC+,DC-漏电电阻模拟,可对充电桩的绝缘检查进行平衡和不平衡漏电测试。
*具有1级电能表,实时显示充电桩输出电压,电流,功率,统计充电电量,并可将数据同步至BCS报文里面。
*SOC自动增加,可设置充电时长从而到达自动老化测试功能。
*互操作性部分测试,绝缘故障测试,拔枪测试,电池反接,不接等测试.
*采用拉杆箱式结构设计,便于外出携带,可用于充电站的日常检测和维护 充电机CHM,CRM,CTS,CML,CRO,CCS,CST,CSD,CEM报文状态实时显示
*车辆端报文内容和报文周期全部可设置,可模拟汽车各种报文情况。
*上位机使用USB接口控制
*通讯过程中实时的报文输出并翻译,且具有实时保存功能。相当于拥有CAN盒子的功能,方便各类相关人员的直接使用和故障分析。
*各类报文的平均周期,发送次数,*大周期,*小周期统计。报文甘特波形图输出,对充电桩的故障分析更直观和全面。
*对充电桩的通信一致性测试,并具有输出分析报告的功能。
*带有电池电压模拟,可模拟电池正接,反接,不接测试。
*多档位的R4电阻设置,可测试临界拔枪状态,完全拔枪状态。
*多档位DC+,DC-漏电电阻模拟,可对充电桩的绝缘检查进行平衡和不平衡漏电测试。
*具有电能数据采集卡,实时显示充电桩输出电压,电流,功率,统计充电电量,并可将数据同步至BCS报文里面。
*SOC自动增加,可设置充电时长从而到达自动老化测试功能。
*互操作性部分测试,绝缘故障测试,拔枪测试,电池反接,不接等测试。
*采用拉杆箱式结构设计,便于外出携带,可用于充电站的日常检测和维护。
