IPDC2000系列回馈式测试负载​

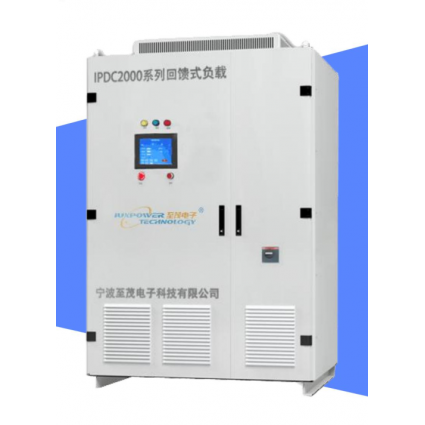

IPDC2000系列回馈式测试负载

产品特点

【产品概述】

IPDC2000系列直流充电桩测试负载采用三相PFC回馈式设计,纯数字化PWM整流技术,功率因数高，对电网污染小，输出精度高，动态响应速度快，能量百分百回馈电网;内置有BMS电池管理系统仿真功能，外置国标充电枪座；动力接入和输出接口，具有电气安全防护功能，THD和注入谐波电流满足国标GB/T 14549-93;亦满足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中测试项目对电源的使用要求;亦可用于新能源电动汽车直流充电桩测试及老化.

IPDC2000系列回馈式测试负载

【参考标准】

GB/T 18487.1-2015 电动车辆传导充电系统 第1部分：一般要求

GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议

GB/T20234.1-2015 电动汽车传导充电用连接装置 第1部分：通用要求

GB/T20234.3-2015电动汽车传导充电用连接装置 第3部分：直流充电接口

NB/T 33001-2010 电动汽车非车载传导式充电机技术条件

NB/T33008.1-2013电动汽车充电设备检验试验规范 第1部分：非车载充电机

【产品特点】

◇三相P.F.C回馈设计, 采用DC/DC双向变换双级电路,电气完全隔离;

◇百分百能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;

◇智能监控功能,友好的人机界面,可通过CAN总线或PC远程控制;

◇具有定电压（CV）,定电流（CC）操作模式；

◇内置有BMS电池管理系统仿真功能，外置国标充电枪座；

◇节省75%的老化用电，降低80%老化热量，减少50%设备主电力的配置；

◇设备开机自检功能，开机自动检测仪器表工作状态是否正常，保证测试过程安全；

◇放电电流、放电时间、放电容量等设定功能；

◇具备多项安全自动保护功能，短路、过流、过载、过温等自动保护，保证仪表在长时间大电流放电过程中的安全稳定；

◇采用双向PWM整流技术，可将电源能量直接返回到电网，回馈效率达85%以上；

◇动力接入和输出接口，具有电气安全防护功能;



◇具有RS232 RS485 CAN以及以太网口;

◇可按照客户需求定制.

IPDC2000系列回馈式测试负载

【产品规格】

IPDC2000系列直流充电桩测试负载规格

设备型号名称 IPDC2060  IPDC2120   IPDC2240

功率 60KW  120KW 240KW

电压 50-800VDC（800VDC以上订制）

交流输入接口

1.输入三相四线AC380V±10%

2.频率50Hz

3.THD ≦ 5%

4.功率因素 > 90%

5.回馈效率85%

电压精度 ±0.1% of F.S±0.1% of F.D

电流范围 0~100A  0~250A 0~500A

电流精度 ±0.1% of F.S±0.1% of F.D

功率精度 ±3% of F.S

电流响应时间 电流硬件响应时间：≤200ms

时间精度 1S/H

数据记录频率 100ms

放电模式 恒压/恒流

接线方式 国际充电枪座

放电截止条件 总电压，电流，时间，容量，辅助电压

保护功能:具有掉电保护功能，数据异常恢复； 软件过压保护、软件欠压保护、软件过流保护、软件欠流保护、辅助温度保护、辅助电压保护。

测试环境

1.工作方式：连续

2.工作环境：15℃ ~ 40℃

3.环境湿度：10% ~ 75%无结露

电池模拟功能:自动根据电池特性，实时计算电池容量支持内阻特性动态计算，根据SOS自动调整输出电压

注:通道数可订制，通道之间可并机使用

IPDC2000系列回馈式测试负载
