西门子CPU224XP 编程及故障解决

西门子S7 200 PLC远程编程方法：

远程模块 网关 采集器连接好plc

安装配置软件

建立配置文件（通讯参数 上网方式 采集的数据），下载到网关，上传到云平台

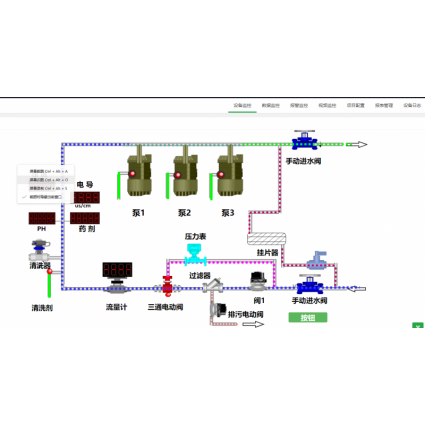

进入云平台，组态监控画面，可以远程监控 操作现场的plc了。

西门子200PLC

6ES7212-1AB23-0xB8 CPU222, DC 24V, 8DE DC/6DA DC-CN
6ES7212-1BB23-0xB8 CPU222,DC24V,8DE DC/6DA RELAIS-CN
6ES7214-1AD23-0xB8 CPU224, DC PS, 14DE DC/10DA DC-CN
6ES7214-1BD23-0xB8 CPU224, AC PS, 14输入DE DC/10输出DA REL-CN
6ES7214-2AD23-0xB8 CPU224XP, DC PS, 14输入DE DC/10输出DA DC/2AE/1AA
6ES7214-2BD23-0xB8 CPU224XP,AC PS,14DE DC/10DA REL./2AE/1AA
6ES7216-2AD23-0xB8 CPU226, DC PS, 24DE DC/16DA DC-CN
6ES7216-2BD23-0xB8 CPU226, AC PS, 24DE DC/16DA RELAIS
6ES7221-1BF22-0xA8 EM 221, 8DE, DC 24V, P/M-SCHALTEND
6ES7221-1BH22-0xA8 EM221, 16DE, DC 24V, P/M-SCHALTEND-CN
6ES7222-1BF22-0xA8 EM222, 8DA, DC 24V-CN
6ES7222-1HF22-0xA8 EM222, 8DA RELAIS, 2A-CN
6ES7223-1BF22-0xA8 EM223, 4DE/4DA, DC 24V-CN
6ES7223-1BH22-0xA8 EM 223, 8DE/8DA, DC 24V, 0,75A-CN
6ES7223-1BL22-0xA8 EM223, 16DE/16DA, DC 24V, 0,75A
6ES7223-1HF22-0xA8 EM223, 4DE/4DA REL., DC5-30V, AC250V-CN
6ES7223-1PH22-0xA8 EM223, 8DE DC24V/8DA REL., 2A/KANAL-CN
6ES7223-1PL22-0xA8 EM223, 16DE DC24V/16DA REL., 2A/KANAL-CN
6ES7231-0HC22-0xA8 EM 231, 4AE, DC 0-10V, 12 BIT
6ES7231-7PB22-0xA8 EM 231, 2AE, 15 BIT
6ES7231-7PD22-0xA8 EM 231, 4AE, +/-80 MV, 15 BIT
6ES7232-0HB22-0xA8 EM 232, 2AA, +/-10V, 12 BIT
6ES7235-0KD22-0xA8 EM 235, 4AE/1AA, DC +/-10V

S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，
或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。


S7-200系列出色表现在以下几个方面：

极高的可靠性
极丰富的指令集
易于掌握
便捷的操作
丰富的内置集成功能
实时特性
强劲的通讯能力
丰富的扩展模块



S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，
覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。
如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。


S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

CPU单元设计
------集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，
CPU 226分别输出280，400mA。可用作负载电源。

不同的设备类型
CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。

本机数字量输入/输出点
CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，
CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。

本机模拟*输入/输出点
CPU 224XP具有2个输入点，1个输出点。

中断输入
允许以极快的速度对过程信号的上升沿作出响应。

高速计数器
CPU 221/222

4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器

CPU 224/224XP/226

6个高速计数器（30KHz），具有CPU 221/222相同的功能。

CPU 222/224/224XP/226
可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器（选件）对本机输入信号进行仿真，用于调试用户程序。

模拟电位器
CPU 221/222 1个
CPU 224/224XP/226 2个

CPU 221/222/224/224XP/226还具有

脉冲输出
------2路高频率脉冲输出（*大20KHz），用于控制步进电机或伺服电机实现定位任务。

实时时钟
------例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。

EEPROM存储器模块（选件）
------可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。

电池模块
------用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长
存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。



编程：CPU 221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，
但是它只支持对S7-21x同样具有的功能进行编程。
STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。
如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。
可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。
有两种不同型号的 PC/PPI 电缆：
带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。
带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200  系统手册
