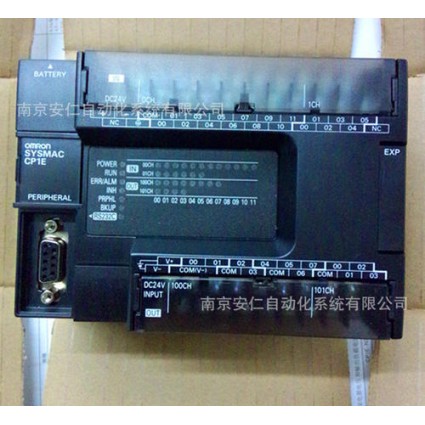

远程模块通过串口或者网口连接好欧姆龙CP1E CP1H CJ1M CS1D等等plc
安装配置软件
建立配置文件（通讯参数 上网方式 采集监控的数据等等）
下载到采集器 网关
上传到云平台
进入云平台，组态程序画面
PLC常见故障及解决方法
不运行（有运行停止开关的，检查开关位置，没有的用电脑软件或者编程器变成运行状态）
输出点 输出继电器坏（更换继电器或者其他原件）
电源故障
有输入 没有输出（检查对应的传感器 急停按钮等等 连接电脑监控程序）
欧姆龙PLC编程说明：
编程软件 CXONE V4.4等等
编程电缆 串口 USB电缆或者网线
输入点地址 0.00 0.01 1.00等等
输出点地址 100.00 100.01 101.00等等
数据区D0 D1 等等
欧姆龙PLC
cp1l-m60dr-a 编程及远程下载程序方法
cp1l-m40dr-a 编程及远程下载程序方法
cp1l-m30dr-a
cp1l-l20dr-a
cp1l-l14dr-a 远程下载程序及编程说明
cp1l-l10dr-a
CP1L-M30DT-D
cp1h-x40dr-a
cp1h-xa40dr-a 远程下载CP1H PLC
CP1H-X40DT-D
CP1H-XA40DT-D
cp1h-y20dt-d
CPM1A-10CDR-A-V1
CPM1A-20CDR-A-V1
CPM1A-30CDR-A-V1
CPM1A-40CDR-A-V1
CPM2AH-30CDR-A
CPM2AH-40CDR-A
CPM2AH-60CDR-A
CPM1A-20EDR
CPM1A-MAD02-CH
CQM1H-CPU21/CPU51
CPM2AE-60CDR-A
CQM1-PA203
CQM1-PA206
CQM1-ID212
CQM1-OC222
CPM2A-30/40/60CDR-A
CJ1M-CPU11/12/13/22
CJ1G-CPU43H/44H
CJ1W-NC113/NC213/SCU21/SCU41
CJ1W-PA202/PA205R/ID211/OD211/OC211/OC201
C200HE-CPU42/43
C200HW-PA204/PA204S/BC101/BI101/BC081
C200H-ID212/OC225/OC224/OD212/OC222/AD001/DA001
C200H-LK201
C120-LK201
C20-LK201
cp1e-e20dr-a
cp1e-e30dr-a
cp1e-e40dr-a
CP1E-E60DR-A
CP1E-N14DR-A
cp1e-n20dr-a
cp1e-n40dr-a
cp1e-n30dr-a
CP1E-N60DR-A
CP1E-E30SDR-A
CP1E-E40SDR-A
CP1E-E60SDR-A
CP1E-N30SDR-A 远程编程及数据采集
CP1E-N40SDR-A 远程下载程序
CP1E-N60SDR-A 手机操作查看欧姆龙plc数据
MPT002文本显示器
NS10触摸屏
CPM1A用于小型设备、小点数配电箱的省空间化经济型
微型PLC的标准机型，小型机种包含了CPU为AC电源、DC电源、继电器输出、晶体管输出的4种不同型号。电源、输出I/O点数等按需要选择使用。
CPM2AH
l 高速计数器能方便地测量高速运动的加工件。
l 扩展能力增强，*大到12ch的模拟量。
l 带高速扫描和高速中断的高速处理。
l 可方便地与OMRON的可编程程序终端（PT）相连接，为机器操作提供一个可视化界面。
l A/D，D/A精度大幅度提高，分辨率为1/6000。
l 可进行分散控制和模拟量控制。
l 通讯功能增加，提供内置RS232C端口及RS485的适配器。
CP1L丰富的CPU单元（10/14/20/30/40/60点RY/TR型）
·独具变频器简易定位功能
·覆盖小规模机器控制的需求
*大180点I/O扩展能力
*大程序容量10k步，*大数据容量32k字
脉冲输出100kHz×2轴
高速计数相位差方式50kHz×2轴
CP1H小型高功能PLC
1.基本性能
1-1处理速度：基本指令0.1μs；特殊指令0.3μs
1-2 I/O容量： *多7个扩展单元，开关量*大320点，模拟量*大37路
1-3程序容量：20K步
1-4数据容量：32K字
1-5机型类别：本体40点，24点输入，16点输出，继电器输出或晶体管输出可选
2.特殊功能
2-1 4轴脉冲输出：100kHz×2和30 kHz×2（X型和XA型），*大1MHz（Y型）
2-2 4轴高速计数：单向100kHz或相位差50 kHz×4（X型和XA型），*大1MHz（Y型）
2-3 内置模拟量： 4输入，2输出（XA型）
3.通信功能
3-1通信接口：*大2个串行通信口（RS-232A或RS-422/485任选）
本体附带一个USB编程端口
3-2通信功能：上位链接、无协议通信、NT链接（1:N）、串行网关功能、串行PLC链接功能、
Modbus-RTU简易主站
4.其他功能
4-1模拟量输入手动设定
4-2 2位7段码发光二极管显示故障信息
4-3支持欧姆龙中型机CJ1系列高功能模块（*大2块）
4-4支持FB/ST编程，可以利用欧姆龙的Smart FB库，与CJ1/CS1系列程序统一，可以互换。
烟台开发区 福山区 芝罘区 莱山区 牟平区 蓬莱 龙口 莱州 招远
海阳 莱阳 栖霞 威海 荣成 文登 乳山 诸城 高密 平度 莱西 即墨
胶南 胶州 潍坊 昌邑 寿光 济南 淄博 泰安 莱芜 东营 滨州 菏泽
青岛 日照 临沂 徐州 苏州 无锡 南京 连云港 杭州 宁波 嘉兴 绍兴 温州
太原 大同 石家庄 保定等地区欧姆龙OMRON plc 触摸屏文本显示器及远程编程维修等
CP1L系列标准型PLC
1.丰富的CPU单元（10/14/20/30/40/60点型）
2.独具变频器简易定位功能
3.*大180点I/O扩展能力
4.*大程序容量10k步，*大数据容量32k字
5.脉冲输出100kHz×2轴
6.高速计数相位差方式50kHz×2轴，单相100kHz×4轴
7.*大2个串行通讯接口（RS232/RS485任选）
8.标准配置USB编程接口
9.支持FB/ST编程，LCD选件板提供丰富的显示/监控功能
标准型CP1L系列主机型号：
AC电源：
60点型：CP1L-M60DR-A（继电器）；CP1L-M60DT-A（晶体管）
40点型：CP1L-M40DR-A（继电器）；CP1L-M40DT-A（晶体管）
30点型：CP1L-M30DR-A（继电器）；CP1L-M30DT-A（晶体管）
20点型：CP1L-L20DR-A（继电器）；CP1L-L20DT-A（晶体管）
14点型：CP1L-L14DR-A（继电器）；CP1L-L14DT-A（晶体管）
10点型：CP1L-L10DR-A（继电器）；CP1L-L10DT-A（晶体管）
DC电源：
60点型：CP1L-M60DR-D（继电器）；CP1L-M60DT-D（漏型）；CP1L-M60DT1-D（源型）
40点型：CP1L-M40DR-D（继电器）；CP1L-M40DT-D（漏型）；CP1L-M40DT1-D（源型）
30点型：CP1L-M30DR-D（继电器）；CP1L-M30DT-D（漏型）；CP1L-M30DT1-D（源型）
20点型：CP1L-L20DR-D（继电器）；CP1L-L20DT-D（漏型）；CP1L-L20DT1-D（源型）
14点型：CP1L-L14DR-D（继电器）；CP1L-L14DT-D（漏型）；CP1L-L14DT1-D（源型）
10点型：CP1L-L10DR-D（继电器）；CP1L-L10DT-D（漏型）；CP1L-L10DT1-D（源型）
CP1L系列主机可用扩展：CP1W系列扩展；CPM1A系列扩展。
CP1W系列扩展：
开关量
I/O：40点：CP1W-40EDR；CP1W-40EDT；CP1W-40EDT1
20点：CP1W-20EDR；CP1W-20EDT；CP1W-20EDT1
输出单元：32点：CP1W-32ER；CP1W-32ET；CP1W-32ET1；
16点：CP1W-16ER；CP1W-16ET；CP1W-16ET1；
8点：CP1W-8ER；CP1W-8ET；CP1W-8ET1；
输入单元： 8点：CP1W-8ED
模拟量I/O：CP1W-MAD11；输入单元：CP1W-AD041；输出单元：CP1W-DA041；CP1W-DA021
温度传感输入单元：热电偶：CP1W-TS001；CP1W=TS002
铂电阻：CP1W-TS101；CP1W=TS102
选件板：232：CP1W-CIF01；422/485：CP1W-CIF11；CP1W-CIF12（隔离型）；电池：CP1W-BAT01；LCD屏：CP1W-DAM01（10点型不可用）；内存盒：CP1W-ME05M；电池：CP1W-BAT01；I/O连接电缆：CP1W-CN811
CompoBus/S从站模块：CP1W-SRT21
OMRON欧姆龙 >> CJ1系列PLC >> CPU单元(CJ1M) >> CPU单元 CJ1M-CPU13
OMRON欧姆龙CPU单元CJ1M-CPU13
种类：无内置I/O
I/O点数：640点
*大构成单元台数：20台
*大扩展机架数：*多扩展1机架
程序容量：20K步
数据存储容量：32K字
LD命令处理速度：0.1μs
CPU内置功能：无
--------------------------------------------
相关型号：
内置脉冲输入输出功能CPU单元(PLC) CJ1M-CPU系列
CPU单元 CJ1M-CPU11-ETN
CPU单元 CJ1M-CPU12
CPU单元 CJ1M-CPU23
CPU单元 CJ1M-CPU21
CPU单元 CJ1M-CPU12-ETN
CPU单元 CJ1M-CPU13-ETN
CPU单元 CJ1M-CPU11
可编程控制器(PLC) CJ1M
CPU单元 CJ1M-CPU13
CPU单元 CJ1M-CPU22
