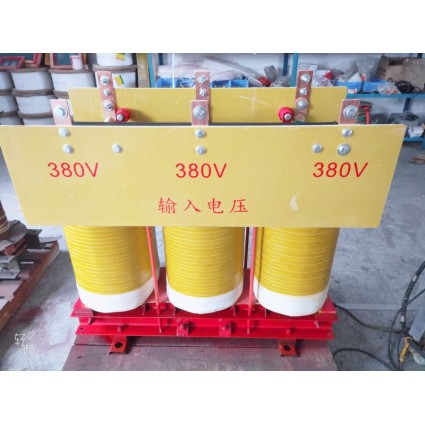

科旺三相干式变压器

SE及SCB是是浸漆式低压干式变压器，其中SE为线绕，SCB为箔绕。 按相数可分为：单相、三相； 按功能可分为：隔离、自藕。 主要用作交流电源电压变换、负载与电源隔离，适用于各种性质的负载。凡需要交流电压转化的电器设备，均可使用本产品。设计的电压等级为1000V以下，频率为50Hz或者60Hz。耐温等级主要有B级（130℃）、F级（155℃）、H级（180℃），可根据要求订制。我厂常规产品为B级绝缘。 主要产品电压等级为： 输入：三相 480V、440V、420V、400V、380V、360V； 输出：三相 220V、208V、200V、190V、173V、120V、110V、100V； 单相 220V、200V、127V、120V、110V、100V、36V、24V等。 如需特殊电压规格请与我厂联系订做。 箱体正面仪表，常规产品为：电源指示灯、输入电压表、输出电流表、输出电压表。 通常，容量为 60KVA 自藕及以下或 25KVA 隔离及以下时，箱体为脚轮设计；大于此容量时，考虑载重，箱体底部一般为槽钢。 规格参数： 表1：三相干式自耦变压器（常规） 型号 容量（KVA） 输入电压(V) 输出电压(V) 额定电流（A） 外形尺寸（长宽高mm） 重量（kg） SE-2 2 380 220 5 340*420*350 28 SE-3 3 380 220 8 340*420*350 35 SE-5 5 380 220 13 340*420*350 50 SE-10 10 380 220 26 500*400*600 75 SE-15 15 380 220 39 500*400*600 85 SE-20 20 380 220 52 600*500*620 115 SE-30 30 380 220 78 600*500*620 125 SE-40 40 380 220 105 600*500*620 135 SE-50 50 380 220 131 600*500*620 150 SE-60 60 380 220 157 600*500*620 170 SE-80 80 380 220 210 720*560*800 210 SE-100 100 380 220 262 720*560*800 230 SE-120 120 380 220 315 720*560*800 270 SE-150 150 380 220 393 720*560*800 300 SCB-200 200 380 220 524 880*680*980 390 SCB-250 250 380 220 656 880*680*980 440 SCB-300 300 380 220 787 880*680*980 480 SCB-400 400 380 220 1049 1180*880*1280 700 SCB-500 500 380 220 1312 1180*880*1280 850 SCB-600 600 380 220 1574 1280*950*1600 950 SCB-800 800 380 220 2099 1280*950*1600 1200 SCB-1000 1000 380 220 2624 1400*1100*1800 1400 SCB-1250 1250 380 220 3280 1400*1100*1800 1700 SCB-1600 1600 380 220 4199 1500*1200*1900 2000 表2：三相干式隔离变压器（常规） 型号 容量（KVA） 输入电压(V) 输出电压(V) 额定电流（A） 外形尺寸（长宽高mm） 重量（kg） SE-2 2 380 220 5 340*420*350 50 SE-3 3 380 220 8 500*400*600 70 SE-5 5 380 220 13 500*400*600 85 SE-10 10 380 220 26 600*500*620 120 SE-15 15 380 220 39 600*500*620 135 SE-20 20 380 220 52 600*500*620 150 SE-30 30 380 220 78 720*560*800 180 SE-40 40 380 220 105 720*560*800 220 SE-50 50 380 220 131 720*560*800 260 SE-60 60 380 220 157 720*560*800 300 SE-80 80 380 220 210 880*680*980 370 SE-100 100 380 220 262 880*680*980 410 SE-120 120 380 220 315 880*680*980 480 SE-150 150 380 220 393 1180*880*1280 620 SCB-200 200 380 220 524 1180*880*1280 750 SCB-250 250 380 220 656 1180*880*1280 900 SCB-300 300 380 220 787 1280*950*1600 1100 SCB-400 400 380 220 1049 1280*950*1600 1300 SCB-500 500 380 220 1312 1400*1100*1800 1600 SCB-600 600 380 220 1574 1400*1100*1800 1800 SCB-800 800 380 220 2099 1500*1200*1900 2200 SCB-1000 1000 380 220 2624 1500*1200*1900 2500 SCB-1250 1250 380 220 3280 1600*1300*2000 3000 SCB-1600 1600 380 220 4199 1800*1500*2100 3800
