JTX型变压器铁心接地电流在线监测系统
应用：
JTX型变压器铁心接地电流监测系统主要应用于高压变电站、变电所、发电厂对运行中的变压器铁心接地电流进行监测，超值报警。
1.2功能：
⑴、连续监测铁心接地电流值；
⑵、具有*大电流记忆功能；
⑶、可显示*大电流值和*大电流值时间；
⑷、具有开关信号输出报警(选配)；
⑸、报警值可进行就地设定，也可由上位机设定；
⑹、具有RS485远传通讯功能；
⑺、上位机可监测数据，并可查询历史数据
1.3特点：
⑴、本变压器铁心接地电流监测仪可测量*大电流值为10A，并可显示*大电流值及*大电流时出现的时间，便于用户掌握变压器的工作状态。

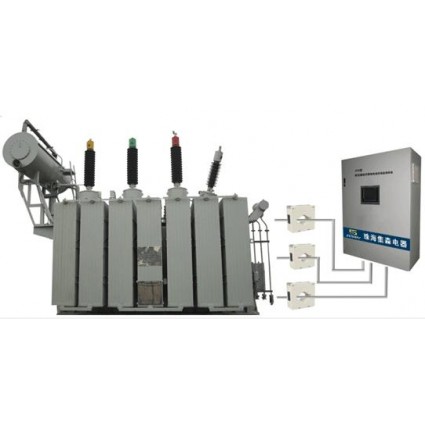

⑵、电流监测仪不用断开被测变压器铁心的接地引下线。接地引下线单匝从变压器铁心接地电流监测仪的上方孔中穿过，不改变被测量变压器铁心的原有接线方式。对运行中的变压器不造成任何安全隐患，具有防外界电磁、电场干扰，测量精度高，数值准确，体积小、重量轻，易于安装。
⑶、电流监测仪由采样电流传感器、液晶显示器、电流测量电路、报警电路及远传通讯电路等组成。电路元器件采用工业标准级，工作温度范围广。
⑷、壳体采用304不锈钢材质制作，防护等级IP65，可长期工作于户外。
2、主要技术参数
2.1、测量对象：变压器铁心的对地电流
2.2、测量范围：AC 0~10A
2.3、数字表测量误差：0.1mA（显示值）
2.4、 工作电源：AC 220V±15%
2.5、消耗功率：8W
2.6、耐受电压：一次（地）与二次（含电路板）之间500V
2.7、过载能力：10倍*大额定电流
2.8、工作环境：海拔高度＜2000m，温度－40～80℃，湿度＜100％
2.9、通讯传输距离：0~1000m
2.10、通讯传输信号电压：0~5V
2.11、上位机软件进行数据存储及分析，存储容量数万条
2.12、时实在线监测，定点采集
2.13、可以将数据传至远程监控后台进行打印与存储
2.14、通讯信号转换模式：RS485/RS232
2.15、通讯接入微机接口形式为COM口
2.16、通讯输入接口转换器为无源（或有源）隔离式转换器
2.17、通讯线路配置请使用双芯异色屏蔽电缆线：1.0~1.5mm2
2.18、通讯时本系统*多可连接:6台电流监测仪
2.19、报警开关信号输出容量：220V交流7A，220V直流1A（选配）
2.20、壳体结构：
⑴、外形尺寸：320×200×120mm
(2)、一次线安装孔距：475mm
(3)、重量：约6kg
