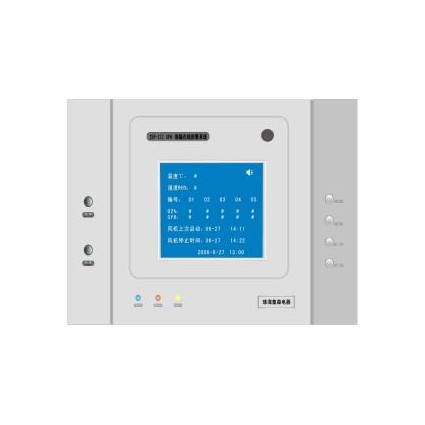

SF6泄漏在线监测报警系统JSF-III
一、产品简介
JSF-III型智能 SF6泄漏在线监测报警系统，由珠海市集森电器有限公司根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。该系统经过湖南中试所检定。通过用户的近三年使用以质量稳定，性能可靠，精确度高，使用时间长等特点深受用户喜爱，其中代表用户有：大庆石油管理局，共安装21个变电室，于今年七月圆满骏工； 拜耳（上海）聚氨脂有限公司，我公司在多家激烈的竞争中取胜，共安装了17个GIS室；陕西兖州煤业榆林能化有限公司 共安装了5个GIS室等。均有客户出具的使用证明书。
JSF-III系统主要检测SF6开关室、 组合电器室（GIS室）、SF6主变室等环境空气中SF6气体和氧气含量，当环境中SF6气体含量超标或缺氧（报警值可根据客户要求预先设定），能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
系统采用*新传感器技术，能够实时测量SF6浓度，进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。
新原理、新技术
1．传感器采用防尘，防腐，耐高温的进口金属材质，可十年免更换。
2．采用*新传感器技术，可实时检测大气中SF6含量。
3．可同时测量显示氧气含量，以及温、湿度。
4．用户可预先设置报警点。
5．现场总线方式通讯，可根据需要扩展气体检测传感器。
6．可方便组成远程监控系统，实现遥测、遥控功能。
7．系统通讯采用IEC870-5-103标准通信规约，可方便接入综自监控系统或其他系统。
8．现场免维护概念。
系统功能
SF6开关室环境智能化监测系统主要有以下功能：
1．SF6气体浓度超标检测
当开关室内SF6气体浓度超过1000ppm时，显示浓度超标信息。
2．氧气浓度检测
轮流显示开关室内各气体传感器处的氧气浓度值。
3．缺氧报警
当氧气浓度低于18%时，输出触点报警信号，并进行现场语音报警。
4．风机通风
SF6气体浓度超标（≥1000ppm）或氧气浓度过低（≤19.6%）时，控制风机启动通风，直至O2和SF6气体浓度恢复正常。
5．定时通风
系统可以设定风机每天定时启动和停止的时间，以保证开关室每天至少通风一次。
6．强制通风
风机在停止状态时，按下强制按钮，系统可以进行强制通风15分钟。
7．显示风机上次启动和停止的时间
工作人员可以根据该信息判断在进入开关室前是否需要进行强制通风。
8．温度、湿度显示
系统可以测检测并显示当前开关室内的温度和湿度。
9．语音功能
系统可以语音提示通风，以提醒工作人员是否可以安全进入开关室。
10．红外探测功能
系统可以探测到想要进入开关室的工作人员，语音提示通风，直到人员离开或者启动风机为止。
11．液晶显示自动点/熄背照明灯
当有人体接近时，系统自动点亮液晶背照明灯，在人员离开后40秒，液晶背照明灯自动熄灭。
12．遥测监控
系统与上位计算机连接，可实现远程监控，在控制中心实现查询数据，控制风机的功能。
技术指标
工作电源： 主机和传感器 AC 85-265V 50HZ 或 DC 110-340V
功耗： 主机 ＜ 25VA 传感器 ＜ 5VA
报警触点容量： AC220V/7A 常开/常闭
风机触点容量： AC220V/15A 常开
传感器检测精度： 氧气浓度±1%FS SF6 ＜ 10%阀值
传感器检测量程： 氧气(1.0 ~ 25.0)% SF6 *大 10000ppm
传感器稳定性： 氧气 ±0.5%FS
传感器重复性： 氧气 ±0.5%FS
氧气浓度报警点： 18.0%
风机启动浓度点： 氧气19.6% SF6 1000ppm
风机每次非定时启动*少时间：15min
通讯接口： RS-485总线 波特率：4800bps
温度显示范围： -55.0 – 125.0℃
湿度显示范围： 10–99%RH
红外探测范围： *大距离5米，角度130°
主机外形尺寸（长×宽×高）： 330mm×300mm×80mm
气体传感器外形尺寸（长×宽×高）： 180mm×120mm×35mm
抗电强度（外壳金属部分与电源之间）：＞2000V
电磁兼容性：静电放电 GB/T14598.10-1998 3级
快速瞬变脉冲群 GB/T14598.14-1999 3级
雷击（浪涌） GB/T17626.5-1999 3级
环境要求
温度：工作温度 -10℃ ~ +50℃
储存温度 –40℃ ~ +60℃
湿度：不大于95%RH
大气压力：86KPa~106Kpa
