JKKZ 电抗器匝间短路在线监测系统
由于干式空芯电抗器为对称结构，故其在正常工作状态下会在其周围产生对称分布的磁场。一旦电抗器发生匝间短路故障，短路环线圈中将会有很大的感应电流通过，从而破坏电抗器磁场的对称性。为了探测磁场的变化，在电抗器的*内层包封内表面或*外层包封外表面安装对称放置的探测线圈，通过实时监测探测线圈产生的差分电压信号来实时判断电抗器周围磁场是否异常，从而实现对干式空芯电抗器匝间短路故障的实时监测电抗器的工作状态，在匝间短路故障发展早期就能检测到故障，在故障实际发生之前，及时发出预警信息，以保障干式空芯电抗器的稳定运行，保障电力系统的安全运行。该方法作为一种在线检测方法不但克服了必须停机检测、无法实时反应电抗器的工作状态和影响电抗器寿命等缺陷，而且相对于传统的电抗器匝间短路故障在线检测法－功率方向检测法，其对小匝数比的匝间短路故障同样敏感，具有广泛的适用性和可靠性。
软件功能：电抗器实时监控软件系统的集成3个功能划分：实时通讯模块，后台分析处理模块，实时监控警示模块。采用.Net编程，适合跨系统计算机作为上位机使用，可靠、通用。采用MySQL数据库平台，满足巨量信息存储和交换共享。采用图形界面显示、后台数据存储分析处理、后台硬件通讯管理的集成环境，直观、简捷，易于使用、维护。
采用在线高速采样，实时监控电抗器服役过程中的电磁场变化，通过诊断模型，检测匝间短路发生期、发展期的特征信号，对电网运行中的的电抗器可能发生的匝间短路故障、运行异常发出实时预警、报警信息，以供电网管理者即时处理和预防事故。

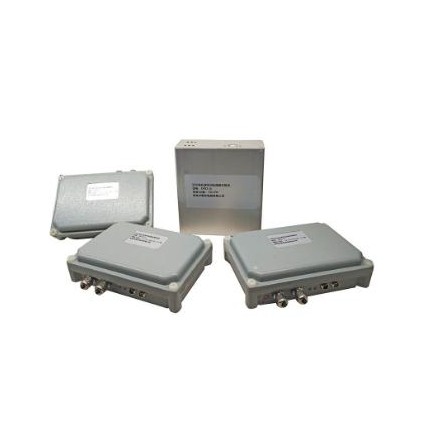

配置：每套系统配置共包括：工控机软件1张，6个在线取电装置，6个电源模块，6个数据集中采集模块，6个模块电源，6个采集线圈，1个无线接收模块；
电源模块的起动电流≥20A，
输出电压～24V，
额定功率20W，信号
监测模块工作电压10～30V，
额定功率0.5W，
信号输入额定电压5mV～ 45000mV，
无线通讯模块工作功率10mW，
通讯距离80～120m，
通讯波段～2.4GHz。
功能简介
1、空心电抗器匝间短路超标检测和显示
检测信号实时触发，现场主机与主控室计算机同步动态显示电抗器上各传感器处的磁场差分电压状态，当信号大小超过 （ 用户可自行设置）时，反显“异常”，否则显示“正常”。
2、电流值大小告警控制
空心电抗器匝间短路大于设置报警值，进行报警提示
3、传感器故障诊断与提示
各传感器实时诊断，动态上传并触发监控主机显示各故障信息及通信状况，如有故障，界面中将显示故障传感器信息。
4、WINDOWS窗口界面
WINDOWS窗口界面，界面友好直观。
5、防水、防锈、防潮、抗干扰
本系统全部采用防水结构，采用多重防护机箱独有的过水凹凸槽设计，完全不会出现渗漏现象。达到防锈及在爆嗮下不会产生任何问题。各个部件均采用电磁屏蔽，避免强磁电场的干扰。
6、笛音与光告警
在环境设定值超过设定时时监控主机发出高频“嘀嘀”告警音。
7、大容量数据存储
32M大容量数据存储空间，可存储4万条历史检测数据。如存电流数据，其信息如用户不删除，即使掉电情况下可保存至少10年不丢失。不报警时通常检测的正常数据如用户不删除，5年后系统将存储*新数据同时自动删除*早的。
8、历史数据查询
可通过菜单进入历史数据查询界面，查询历史以来任意时间段的环境正常（5 年内）/异常（10年内）数据。
9、系统自检、自诊断
内部硬件结构上设计单独自检、自诊断模块，当检测到主系统程序出现异常或非正常运行时自动复位并导入对应的备份程序，使系统及时恢复正常工作状态。
10、远动硬接点驱动报警功能
通过两组无源硬接点（常开或常闭）的方式到远动装置远传至调度中心实现远程告警功能。
