产品号 |
断态 |
I漏率 |
ESD触点 |
静电放电(空气) |
雷击 |
箝位 |
尺寸 |
极性 |
通道 |
SM712-02HTG |
12 |
1.0 |
30 |
30 |
19 |
19V @ 1A |

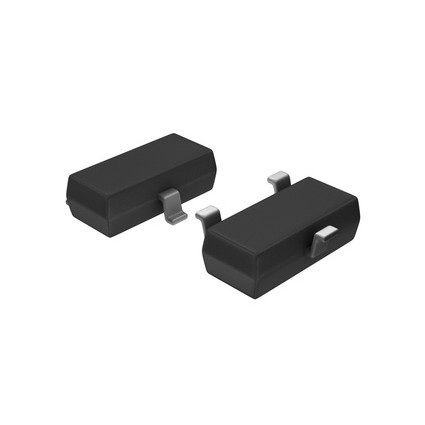

SOT23-3 |
双极 |
2 |
TVS保护管SM712专门为非对称(+ 12 V/- 7伏)保护点的RS-485系统提供保护的,主要保护设备免受静电放电,电快速瞬变、雷电浪涌产生的瞬态电压的损害。该TVS管的设计为非对称操作电压提供了*佳保护,在引脚1和2有一个工作电压为12伏。这两个引脚都是成对双方向连接引脚3,引脚3工作电压为7伏,该引脚在RS-485系统中是接地的。
SM712特点:
耐压:-7~+12V;
低容值:75pF;
低钳位电压;
12A(8/20μ的)额定浪涌电流;
SM712应用:
RS-485界面;
三表远传抄送
安防监控设备信号传输设备
SM712在RS485中的防雷保护应用:
由于RS-485总线实行长距离传输(1200米以上),而且其传输线通常暴露于户外,因此极易因为雷击等原因引入过电压。而RS-485数据线工作电压较低(5V左右),其本身耐压非常低(-7~+12V),一旦过压引入,就会击穿损坏芯片。
