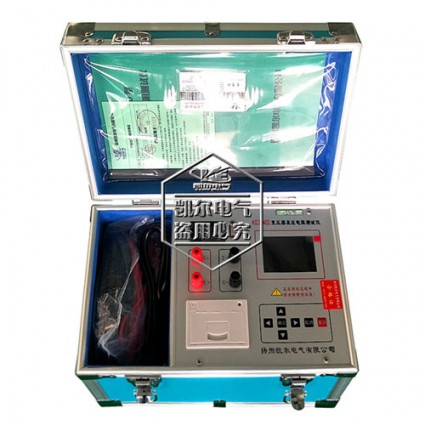

KE2540D型变压器直流电阻测试仪
(内置锂电,彩色屏幕)
一、产品概述
电力变压器绕组的直流电阻测量是变压器的例行试验之一,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,以保证变压器的安全运行。
KE2540D(内置锂电彩屏型)变压器直流电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示、自动放电、测试数据打印等功能,可测量各种类型变压器和互感器的直流电阻值,极大的满足了电力检修人员的现场使用。
二、产品功能特点
1、仪器采用交直流两种方式供电,在野外作业如没有AC220V电源时,可直接使用内部锂电池工作,极大的方便了野外工作现场测试的使用的要求(内置电源容量:以800KVA电力变压器测试为例,可连续测试80台左右);
2、整机由高速单片机控制,自动化程度高,操作简便;
3、仪器采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择电流,适合中小型变压器和电压互感器的直流电阻测量;
4、护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠;
5、具有声响放电提示功能,放电指示清晰,减少误操作;
6、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据;
7、智能化功率管理技术,仪器总是工作在*小功率状态,有效减轻仪器内部发热,节约能源;
8、320x240点阵的超小像素点的65K真彩色液晶;
9、仪器自带万年历时钟和掉电存储,可存储1000组测试数据,可随时查阅;
10、仪器配备RS232和USB接口,可和计算机通讯以及U盘存储(此功能用户选择购买)。
三、技术参数
1、工作电源:AC220V±10% 或 仪器内置电源
2、测试电流:<5mA、40mA、200mA、1A、3A、10A
3、分辨率:0.1μΩ
4、量程:0~30KΩ
5、准确度:±(0.2%+2字)
6、内置锂电:24V/10AH(仪器自带充电功能)
7、工作温度:-15~50℃
8、工作湿度:<90%RH,不结露
9、外形尺寸:长325mm×宽240mm×高275mm
10、仪器重量:6.4kg
