一、谐波是什么?
由于交流电网有效分量为工频单一频率,因此任何与工频频率不同的成分都可以称之为谐波。
由于正弦电压加压于非线性负载,基波电流发生畸变产生谐波。
二、输配电系统中谐波的产生
电力变压器是输配电过程中主要的谐波来源,由于变压器的设计需要考虑经济性,其铁心的磁化曲线处于非线性的饱和状态,使得工作时的磁化电流为尖顶型的波形,因而产生奇次谐波。
较高的变压器铁心饱和程度使得其工作点偏离了线性曲线,产生了较大的谐波电流,其奇次谐波电流的比例可以达到变压器额定电流的0.5以上。
三、谐波的危害
各种电力电子装置的迅速发展使得公用电网的谐波污染日趋严重。
谐波使电能的生产、传输和利用的效率降低,使电气设备过热、产生振动和噪声,并使绝缘老化,使用寿命缩短,甚至发生故障或烧毁;谐波可引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容器等设备烧毁;谐波还会引起继电保护和自动装置误动作,使电能计量出现混乱。对于电力系统外部,谐波对通信设备和电子设备会产生严重干扰,在国内一直没有有效的解决措施。所以说,电网安全运行,也需要“和谐号”。
非晶变压器能够做到吗?
四、非晶合金抗谐波变压器介绍
日前,非晶中国大数据库发现:特变公司吸收国内外先进技术,与自身变压器产品研制经验相结合,自主开发而成的专利技术生产出“非晶合金抗谐波节能变压器”产品,并一次性通过了国家检测试验。
非晶抗谐波变压器有什么特点?
1、节能高效:采用非晶合金带材铁心,空载损耗较常规变压器下降75以上;
2、简易运维:采用中电电气自主研发的三相三柱技术,安装、运维与常规变压器保持高度一致;
3、安全可靠:产品H级温升设计,采用杜邦Nomex纸绝缘系统,过载能力强;
4、绿色环保:产品寿命期后,铜铁资源易回收,其他绝缘材料可降解处理;
5、抑制中性线电流,可以有效抑制不平衡负载导致的影响;
6、减少低压配电系统中性线的谐波电流含量。
五、与非晶合金变压器相比,优点在哪里?技术创新点是什么?

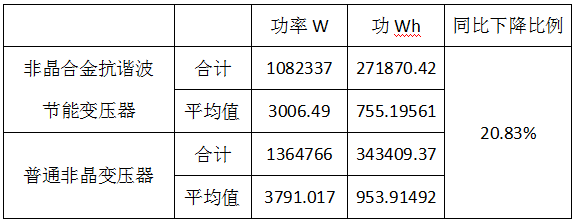

非晶抗谐波变压器与普通非晶变压器功率的比较:

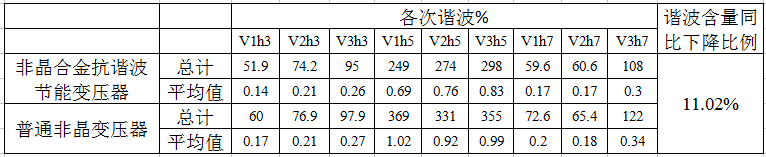

非晶抗谐波变压器与普通非晶变压器谐波含量比较:
实验数据表明,非晶合金抗谐波节能变压器能有效抑制谐波,保护供电系统。
非晶合金抗谐波节能变压器的大亮点是有效过滤谐波。相关实验证明,抗谐波变压器能有效降低3次、5次、7次主谐波含量与单相负载所产生的3次谐波,有效转移中性点电流热效应,减低对数据通讯设备的影响。
作为节能环保型变压器,产品在使用中不助燃,不会对环境、其他设备及人身造成危害,且产品使用寿命结束后,线圈可回收,资源可以重新利用,不会对环境造成破坏。
