变压器的分类
1、按用途分类:电力变压器、特种变压器、矿用变压器、仪表用互感器、调压器、试验用高压变压器。
2、按绕组数分:双绕组、三绕组、多绕组变压器以及自耦变压器。
3、按铁心结构分:心式、壳式变压器。
4、按相数分:单相变压器、三相变压器。
5、按冷却方式和冷却介质分:空气冷却的干式变压器和用油冷却的油浸式变压器。
6、按线圈使用的金属材料来分:铜线变压器、铝线变压器。
7、按调压方式来分:无励磁调压变压器、有载调压变压器。
变压器空载运行

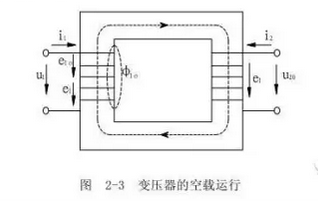

1、空载运行时的物理情况
空载是变压器的一种运行状态,它是负载运行的一个特殊情况,即副边电流等于零的情况。

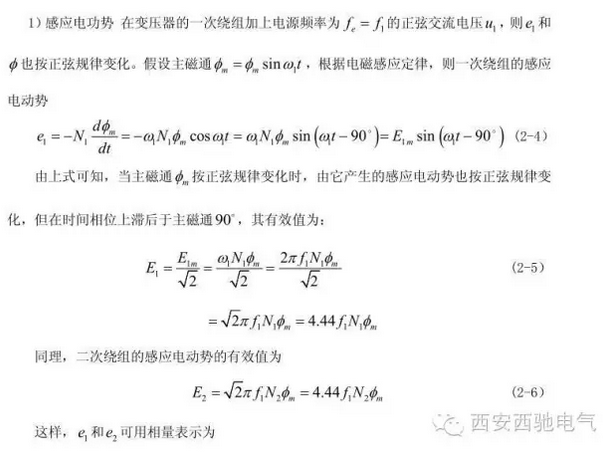

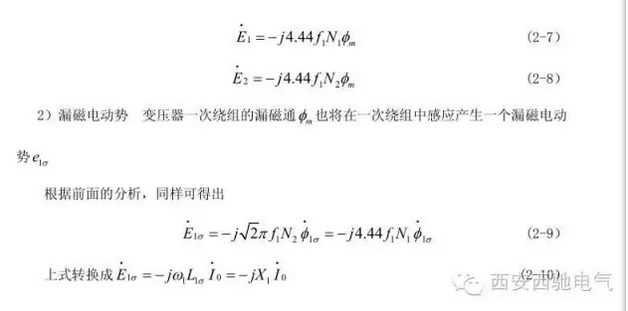

2、感应电动势和漏电动势

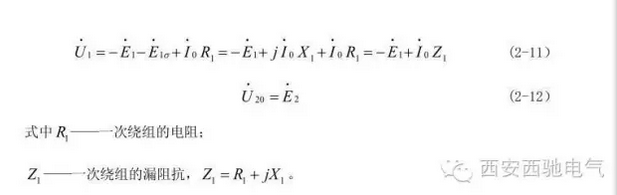

3、空载运行时的电动势平衡式和电压比
根据基尔霍夫第二定律可以列出空载运行时的一次侧和二次侧电动势平衡式的相量形式为

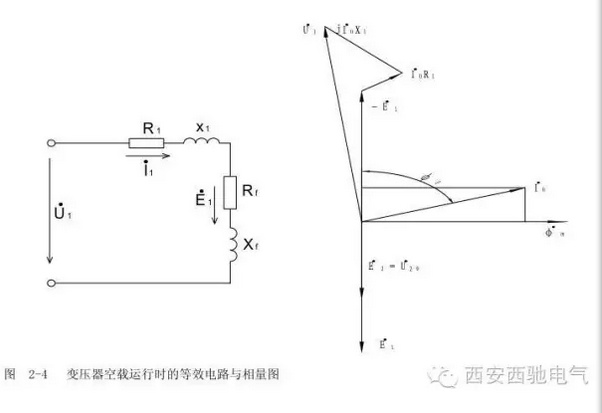

4、空载运行时的等效电路
变压器的负载运行
1、变压器负载运行时的物理情况

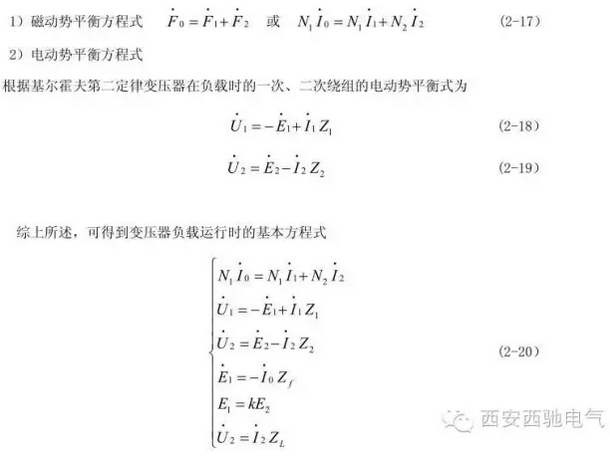

2、负载运行时的基本方程式
